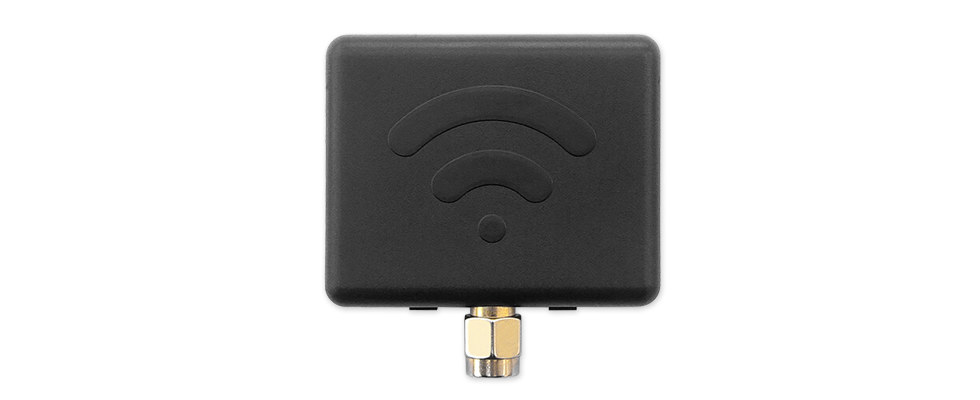

UWB天線UWA-02是深圳市微能信息（95power）推出了一款適配UWB基站等硬件的天線產品。推出UWA-02天線的目的在于，方便室內定位集成商客戶將此天線集成到基于DW1000芯片開發的UWB標簽、UWB基站、UWB模塊。此天線和95Power的UWB基站、標簽和模塊完美適配，為客戶提供低成本、高效率、緊湊型、高保真度和低群延時變化的高精度UWB定位解決方案。

二、天線尺寸

三、天線規格參數表

四、測試仿真結果

以下圖片顯示了UWB基站/標簽天線UWA-02的測試仿真預期性能。

（一）輻射方向圖

下圖顯示了不同天線方向的預期輻射方向圖

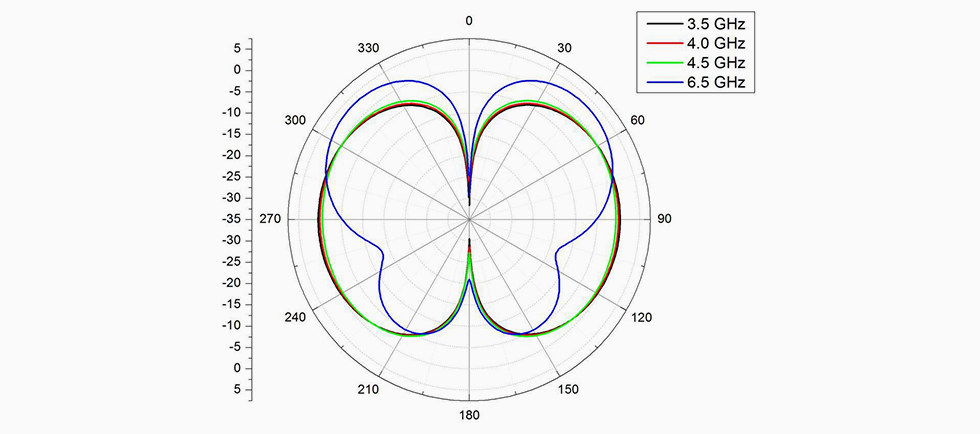

圖1：x-y水平面輻射方向圖

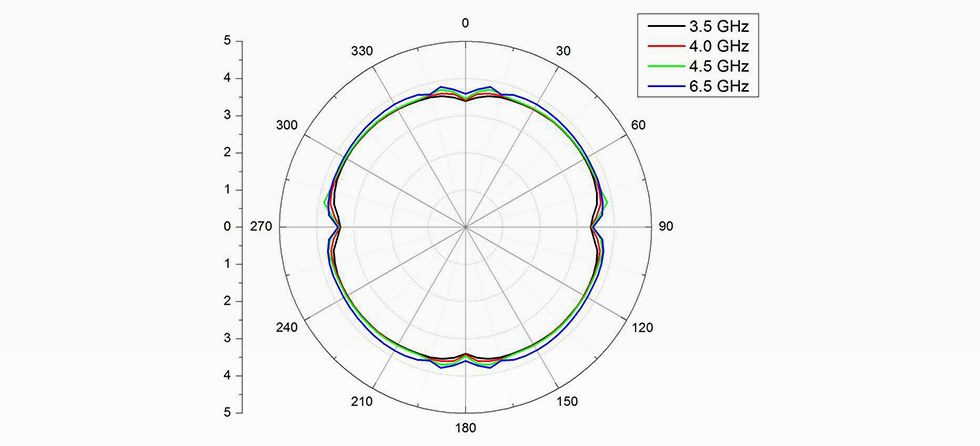

圖2：x-z平面方向圖

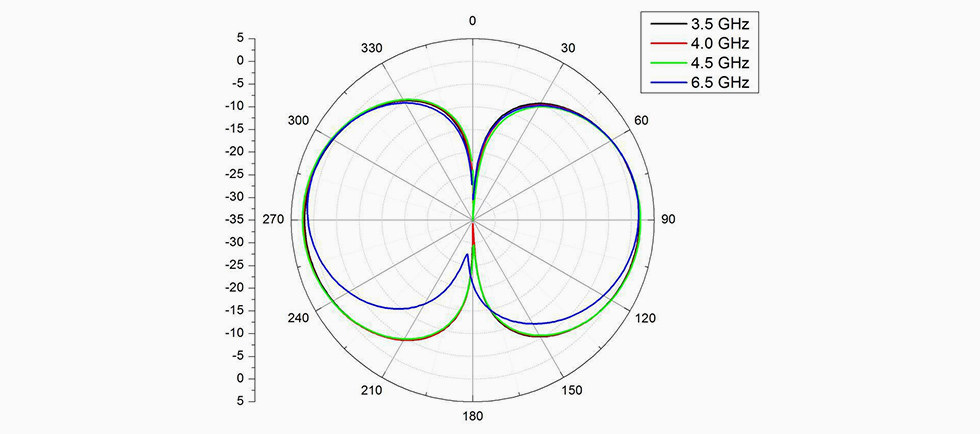

圖3：y-z方向輻射方向圖

（二）反射系數

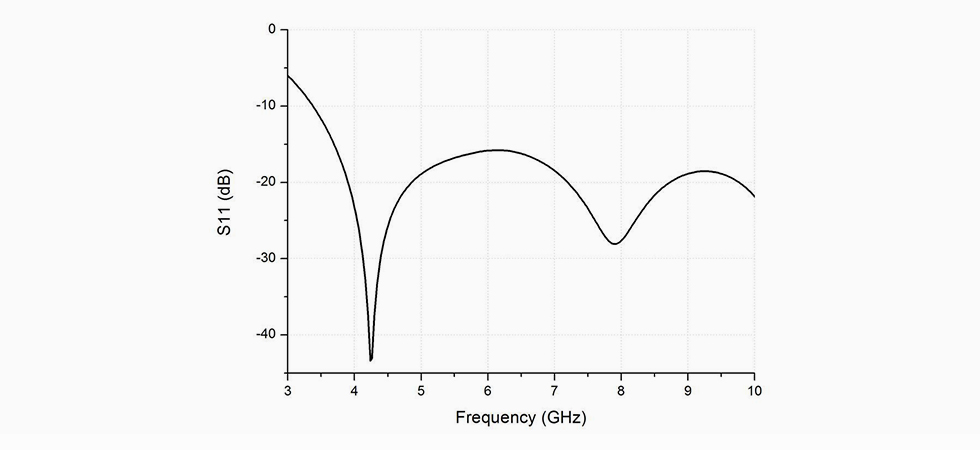

圖4：天線匹配與頻率關系圖

（三）天線效率

下圖顯示了自由空間中模擬的天線UWA-02的效率，以及與大型金屬板間隔5mm時的效率。從仿真圖中可以看出，為了獲得最佳性能，天線的位置應遠離墻壁等。

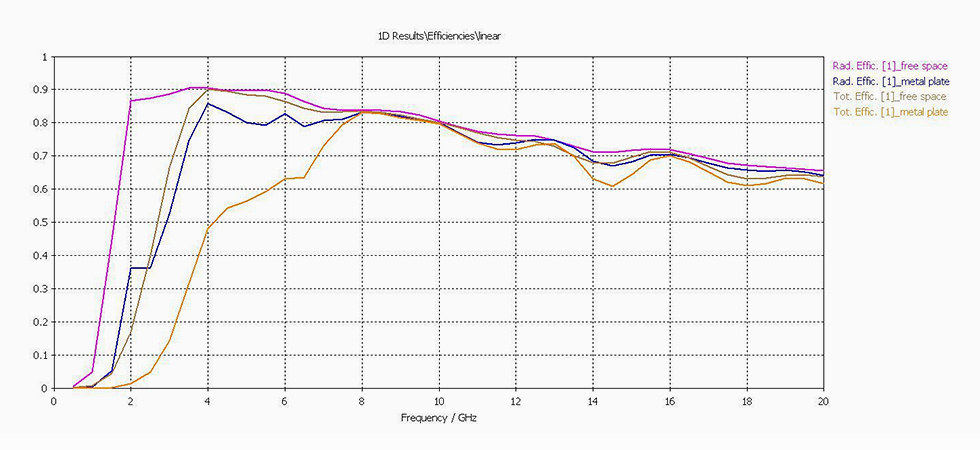

圖5：自由空間和靠近金屬空間的效率

（四）天線的最大增益

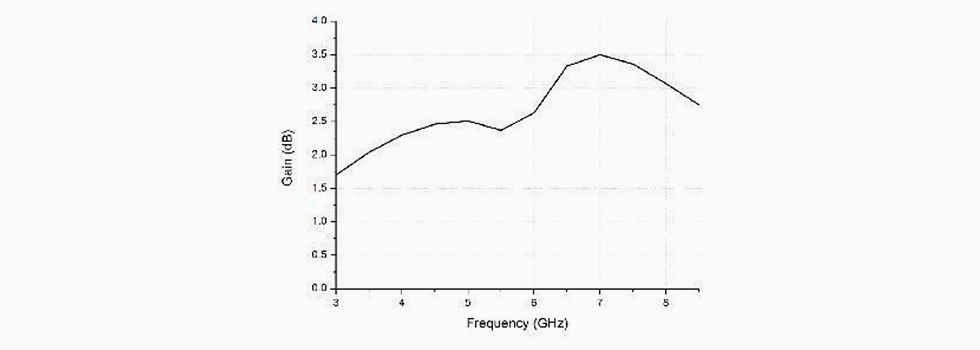

圖6：不同頻率下的最大增益

（五）天線的群時延變化

做基于DW1000等方案的UWB定位時，群時延變化是選擇的UWB基站/標簽天線需要考慮的一個重要參數。這里我們指的是當天線旋轉時，天線的群延時是如何變化的。1ns的變化將代表報告距離中30cm的變化，因此我們的目標是天線旋轉<±100ps的群延遲變化。下圖顯示了天線旋轉時群延遲的變化。尺度以納秒為單位，可以看出，天線的群時延變化很小。

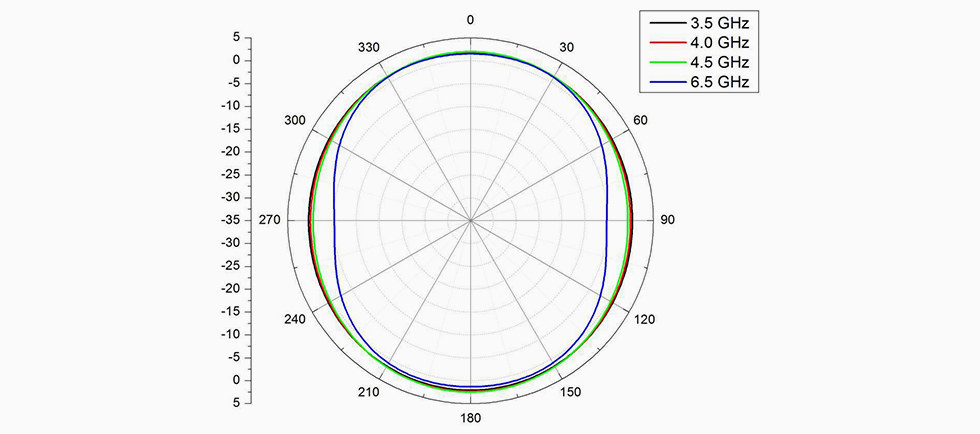

圖7：群延時隨方位角變化圖（xy平面距離天線1m）

（六）時域保真度

對于IR-UWB系統中使用的天線，保真度系數表示天線在時域的性能。理想的數字是1，目標是0.9。該天線在3-8Ghz的工作頻率范圍內，在方位平面上的保真度系數大于90%

UWB基站、標簽、模塊和UWB天線源頭廠家，深圳市微能信息科技有限公司。
