室外UWB定位基站VDU2508（物資/資產/人員定位，<30厘米定位精度）

室外使用的UWB定位基站，DW1000方案開發，支持TDOA算法、TWR算法，10~30厘米定位精度。覆蓋范圍50米（TDOA算法）；測距范圍400米（TWR算法）。支持UWB基站和標簽數據上行+下行。壓鑄鋁金屬外殼，IP66防水。應用：搭建UWB定位系統，人員定位、物資設備定位、資產定位管理。配合軟件可實現0維/一維/二維/三維定位，電子圍欄，移動軌跡記錄/查詢/回放，停留時長記錄，數據統計，SOS告警等。場景：電廠、司法機構如監獄/法院、工廠、倉庫、養老院、智慧工地、隧道、管廊等。
尺寸：236.4mm * 153.7mm * 74.0mm
瀏覽次數：1217

規格書下載

室外UWB定位基站VDU2508（物資/資產/人員定位，<30厘米定位精度）

UWB定位基站簡介

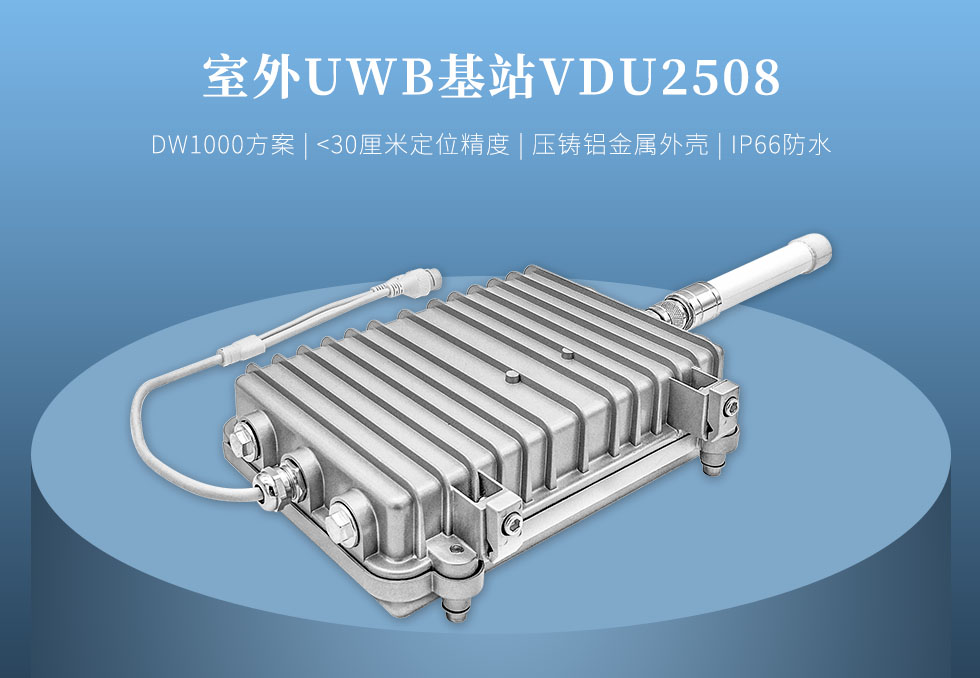

UWB定位基站VDU2508是深圳市微能信息科技有限公司基于DW1000芯片方案開發的適用于室外/戶外環境中的高精度定位基站，配置了壓鑄鋁金屬外殼，擁有IP66級防水防塵等級，可用于各種惡劣的室外或戶外環境中。

▲ 定位精度：VDU2508用于UWB定位系統中，和微能信息的UWB定位標簽搭配使用，可實現<30厘米的定位精度。

▲ 定位對象：適用于人員定位、物資定位、機器設備定位、資產定位管理、車輛定位等。

▲ 定位場景：電廠/變電站、司法機構如監獄/看守所/法院、工廠園區、養老院、倉庫物資定位、智慧工地等。

▲ 數據上行+下行：VDU2508在傳輸數據時支持上行和下行?？梢越邮誹wb定位標簽廣播的定位信息，也可以下發指令給UWB標簽，從而實現雙向報警，電子圍欄等功能。


UWB基站特征


DW1000芯片方案


TDOA或TWR定位算法


<30厘米定位精度


IP66級防水（可室外用）


覆蓋范圍50米

（TDOA定位算法）


測距距離400米

（TWR定位算法）


壓鑄鋁金屬外殼


提供配套安裝附件


人員/物資/設備定位


數據上行+下行


支持ch1-5全信道


可搭配不同的天線

基本參數

供電（以下二選一）
網口POE供電	標準：Cat.5及以上（POE輸出功率大于1W）如果用網口供電，請將直流電源口膠封。
直流電源供電	輸入電壓5.0V（4.5~5.5V)，輸入功率大于1W
UWB無線參數
支持協議	兼容IEEE 802.15.4-2011 UWB協議
頻率	默認3774~4243.2MHz，支持信道ch1-5，UWB定位系統可以切換頻率信道
典型發射功率	-6dBm/500MHz（CH2）
接收靈敏度	-105dBm(丟包率10%，CH2)
數據傳輸速率	默認6.8Mbps，支持110Kbps，850kbps
UWB定位性能
定位精度	<30cm（UWB基站與標簽之間無遮擋）
推薦UWB基站布局間隔	<50米
數據上傳方式	100Mbps以太網
UWB基站時鐘同步方式	UWB無線同步
產品重量	285g(±10g)
操作環境
工作溫度	-30℃~70℃
存儲溫度	-40℃~85℃
防水等級	IP66
尺寸	236.4mm * 153.7mm * 74.0mm，(誤差±2mm)
