uwb定位工控機/服務器VDI-35

uwb定位引擎工控機/服務器VDI-35用于搭建uwb定位系統，解算uwb標簽的廣播信息，做高精度uwb定位，可用于人員定位、物資物品定位，資產定位，AGV小車定位等，定位精度高達10~30厘米。已安裝Ubuntu系統，RTLS定位引擎軟件。
尺寸：136*128*39mm
瀏覽次數：300

規格書下載

uwb定位引擎工控機/服務器介紹

VDI-35是微能信息科技推出的一款uwb定位引擎工控機/服務器，用于搭建uwb定位系統，做高精度uwb定位，可用于人員定位、物資物品定位，資產定位，AGV小車定位等，定位精度高達10厘米~30厘米。

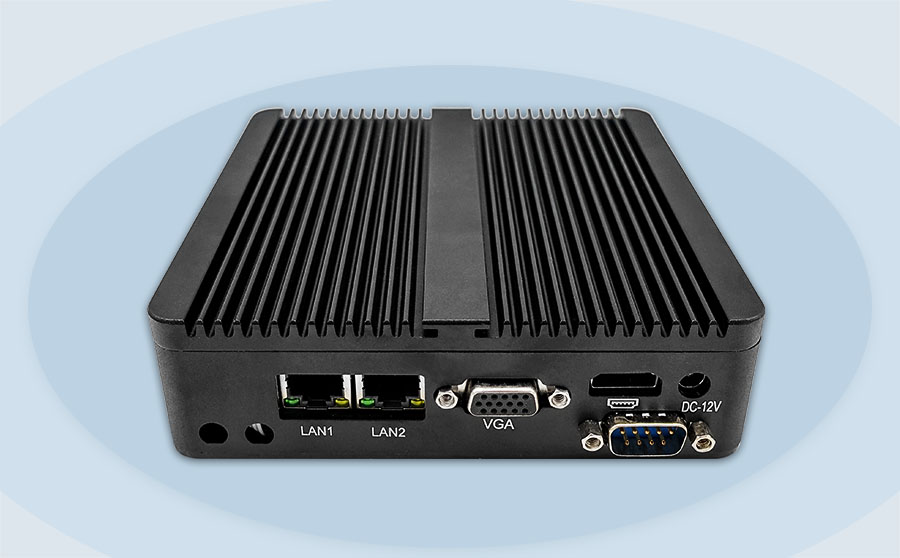

此uwb定位工控機/服務器外觀如下圖所示，已內置安裝了Ubuntu系統，RTLS定位引擎軟件已配置開機自啟動。在定位區域安裝部署uwb基站后，服務器開機即可使用uwb定位系統，配置uwb基站，uwb標簽。


uwb定位工控機/服務器VDI-35負責定位數據的處理、解算和本地存儲，并管理uwb定位基站的回傳鏈路。通過以太網口實現云端部署或本地化部署。

VDI-35擁有豐富的I/O接口，高度靈活性以及支持mini-PCle拓展，還具有適應寬溫、強固機構的特性。

軟件

（1）uwb定位引擎算法

（2）RTLS定位引擎軟件

功能

在PC端使用Chrome / Microsoft edge等瀏覽器可直接訪問Web端uwb定位系統。

特征

* RTLS定位引擎預部署，簡化uwb定位平臺操作配置；

* uwb定位引擎云端部署或本地化部署；

* 接口豐富，方便拓展功能；

* 支持外接鍵盤鼠標、顯示屏，進行調試；

* 支持1*MINI-PCIE插槽，可擴展WIFI功能；

* 超緊湊迷你無風扇低功耗設計；

* VGA+HDMI顯示，支持同步異步雙線顯示；

應用架構

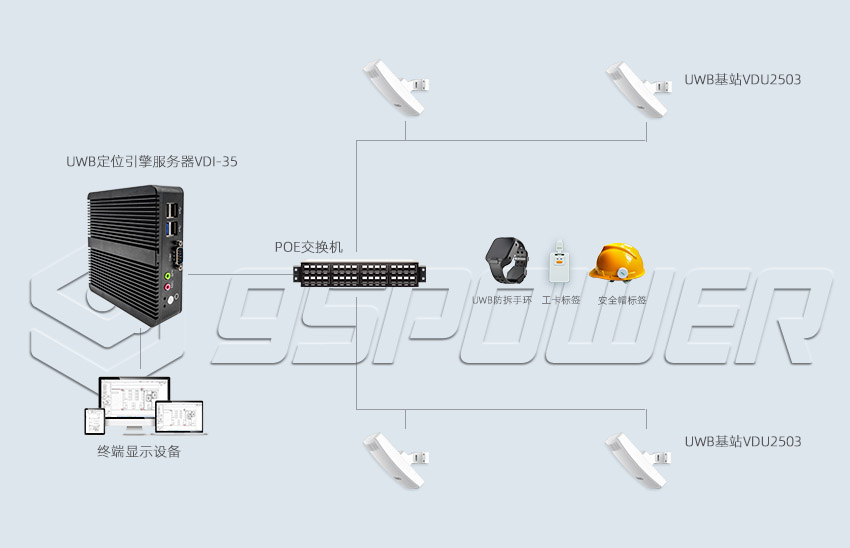

uwb定位工控機/服務器VDI-35集成RTLS定位引擎+uwb定位管理平臺，配合uwb基站、uwb標簽，用于搭建uwb定位系統。定位應用架構如下圖所示。


應用場景

用在智慧工廠、倉庫、養老院、醫院、展廳展館、博物館等定位場景，配合uwb基站，uwb標簽，快速搭建uwb定位系統。

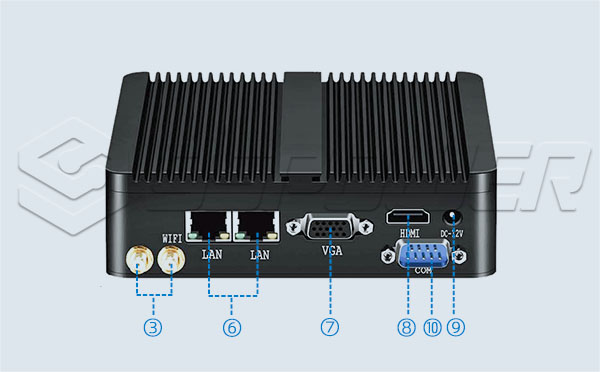

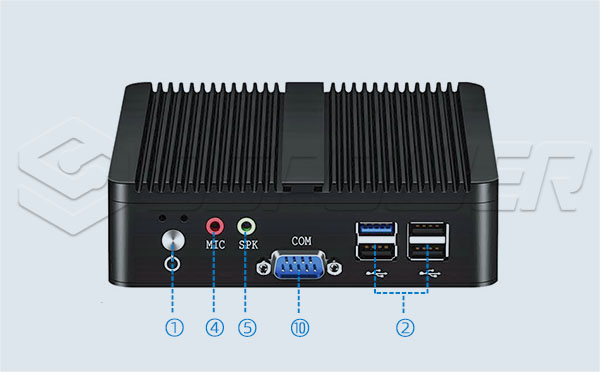

外部接口



序號	名稱	說明
1	開關按鍵	啟動或者關閉電腦按鈕
2	usb接口	連接USB設備，例如U盤，USB鍵鼠等
3	WiFi天線	用于WiFi信號傳輸（部分型號不支持）
4	耳機接口	連接3.5MM耳機
5	麥克風接口	連接3.5MM麥克風
6	RJ45接口	將計算機通過網線連接至以太網絡
7	VGA接口	連接顯示器
8	HDMI接口	連接顯示器
9	電源接口	連接電源適配器
10	RS232串口	用來連接外部RS232設備

參數

項目	特征	描述
處理器	CPU	Intel Celeron Processor J1900（2.0GHz）
處理器	核心/線程數	四核四線程
內存	技術架構	單通道SODIMM 插槽，支持DDR3L1066
	最大容量	8GB
	插槽	SODIMM
顯示	VGA	最大支持分辨率2650*1600@60Hz
	HDMI	最大支持分辨率1920x1200@60Hz
	雙顯	VGA+HDM 支持同步異步顯示
以太網	LAN1	10/100/1000/ Mbps Realtek 8111F 支持網絡喚醒
以太網	LAN2	10/100/1000/ Mbps Realtek 8111F 支持網絡喚醒
音頻	主系統	采用 Realtek ALC662 音頻控制芯片，支持雙聲道，立體聲，Line out
I/O接口	USB	1*USB3.0 3xUSB2.0
I/O接口	串口	2xRS232
拓展	Mini-PCIE	1* 半高尺寸 Mini PCIE
緩存	HDD	支持 SATA 2.5”HDD (最高數據轉換速率SATA 2.0)
緩存	SSD	1x全高尺寸 mSATA socket
軟件	OS	Windows7/ Windows8 / Windows10
軟件	Linux	Ubuntu/ LINUX/ CENTOS
電源	電源類型	DC-IN 5.5*2.5
	輸入電壓	12V
	最小電源輸入	3A
	電源適配器	DC12V3A/36W(ACTODC100-240V)
功耗	CPU	10W
物理特性	結構	鋁制外殼
	安裝方式	VESA/壁掛式/桌面式
	尺寸	13612839mm
	重量	1KG
	顏色	黑色/ Black
環境	工作溫度	-20℃~+65℃
	儲存溫度	-20℃~+75℃
	工作濕度	5%-95%相對濕度，無凝結

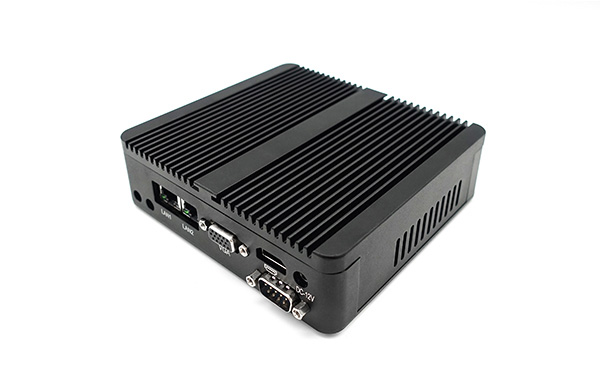

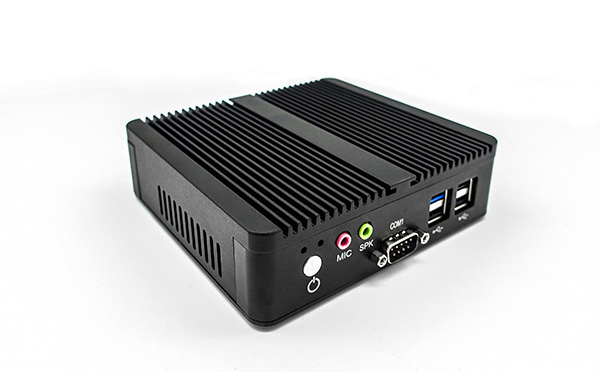

uwb定位工控機/服務器圖片



uwb定位工控機/服務器選型

型號	CPU	內存	存儲	顯示	USB	COM	LAN	電源
VDI-35-001	Intel Celeron Processor J1800 雙核（2.41GHz）	1*DDR3L1066/ 1333/1600MHz SODIMM MAX 8G	12.5DHH 1mSATA	1VGA 1HDMI	4	2	2	DC 12V,3A
VDI-35-002	Intel Celeron Processor J1900 四核（2.0GHz）				4	2	2	DC 12V,3A
VDI-35-003	Intel Celeron Processor N2815 雙核（1.86GHz）				4	2	2	DC 12V,3A
VDI-35-004	Intel Celeron Processor N2930 四核（1.83GHz）				4	2	2	DC 12V,3A
VDI-35-005	Intel Celeron Processor J2900 四核（2.41GHz）				4	2	2	DC 12V,3A
