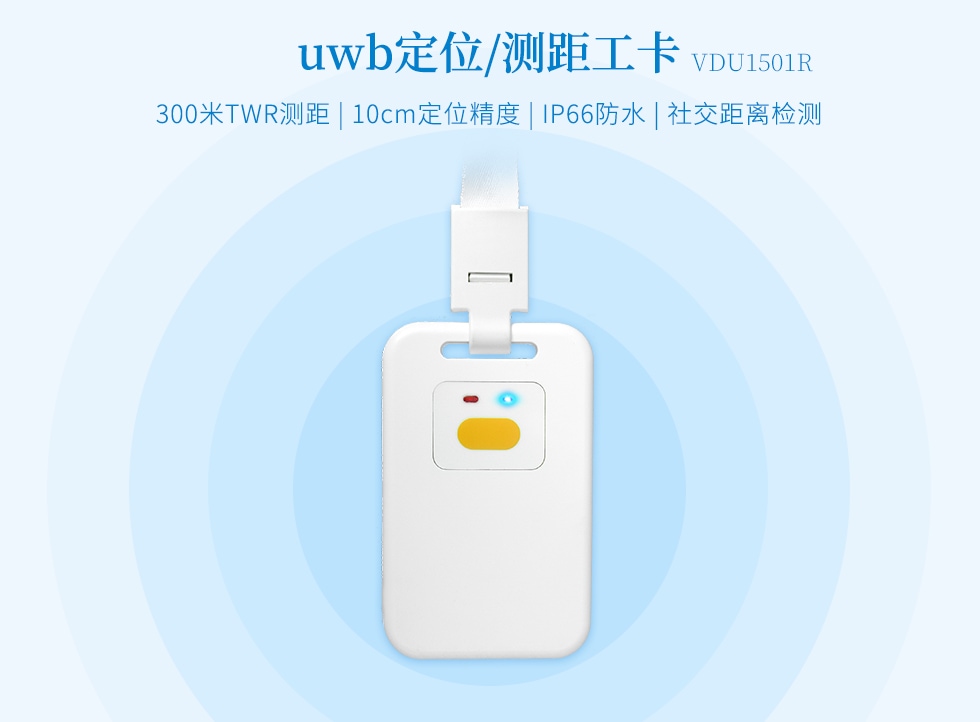

UWB定位/測距工卡標簽VDU1501R（300米TWR測距）

UWB定位工卡標簽，UWB測距標簽，支持300米遠距離TWR測距，集成DW1000和nRF52832，支持TWR/TDOA定位算法，定位精度10-30厘米。選配：RFID（可選），NFC（可選）。配有SOS求救告警按鍵，IP66級防水，配掛帶。應用：TDOA-uwb定位、電子圍欄、TWR雙向測距、人員定位管理、人員社交距離檢測。
尺寸：85mm * 54mm * 7.5mm
瀏覽次數：2085

規格書下載

UWB定位/測距工卡標簽VDU1501R（300米TWR測距）

一、UWB定位/測距工卡標簽

VDU1501R是一款支持300米遠距離TWR雙向測距的收發增強型UWB定位標簽，同時也是一款接收和發送增強型的UWB測距標簽，內置高增益的PA和LNA。VDU1501R基于DW1000芯片方案開發，支持TWR雙向測距定位，定位精度在10厘米-30厘米范圍內。


二、特征

* VDU1501R的主控芯片是ble藍牙芯片nRF52832，可以實現低功耗待機、定位包的收發控制。

* 射頻芯片是DW1000，發送或者接收UWB的TDOA/TWR數據包，進而在UWB基站的解析下，實現對佩戴UWB工卡標簽的人員進行高精度測距或定位。

* 工卡標簽內置加速度傳感器，智能切換人員運動狀態和靜止?fàn)顟B(tài)時的定位頻率，可以實現更低的功耗控制。

* 工卡標簽配有SOS按鍵，可實現緊急求救功能，用于安全監護場合如敬老院、公檢法等場所的人員定位和監護。

* 工卡標簽內置馬達，

（1）配合UWB基站可實現電子圍欄，靠近或者進入設定區域?qū)崿F(xiàn)安全告警功能；

（2）實現人員社交距離檢測告警功能；

（3）也可用于發送緊急撤離信息，從而實現智慧工廠、工地的工人位置安全監控等。

* 工卡標簽的外殼使用白色圓角設計，采用超聲壓合技術，按鍵采用FPC按鍵3M膠貼方式，完美實現IP66級別的防水。

* 工卡標簽配置了一條白色掛帶，方便人員佩戴。

三、應用

此uwb定位標簽常用來做高精度人員定位管理使用，常見場景有以下兩類：

（1）VDU1501R用來做高精度UWB定位，如下圖所示；

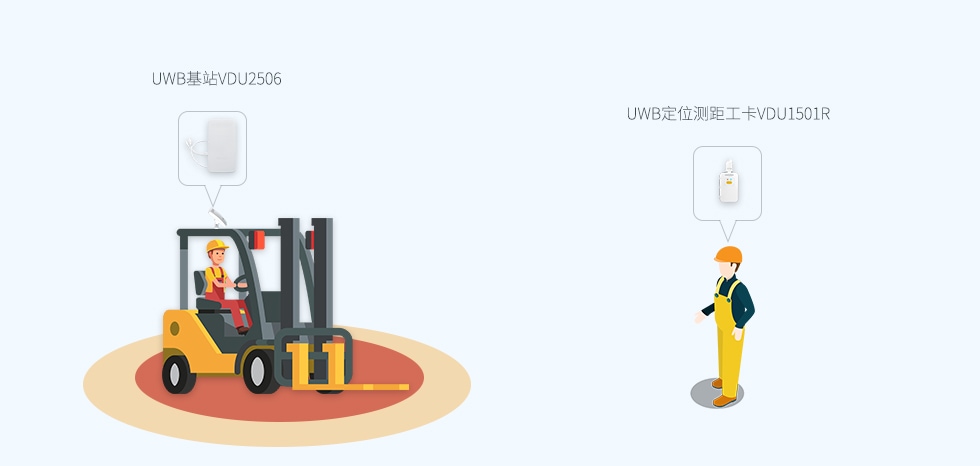

（2） VDU1501R做高精度TWR雙向測距，使用VDU1501R和uwb基站VDU2506進行雙向測距，可實現人員和車輛的防撞預警。


四、基本參數

基本工作參數
運動刷新頻率	1Hz
靜止刷新頻率	0.33Hz
功耗	待機: 20uA 發射功率: 150mA 接收功率: 50mA
定位和測距精度	CEP90：30厘米
一次充電使用時間	2周（14天）@1Hz
定位距離	TWR測距：>300米（最大發射功率）
電池容量	550mAh
溫度	工作溫度：-20~80℃ 儲存溫度：-20~40℃(<3個月)
產品尺寸	85mm * 54mm * 7.5mm(±1mm)
UWB定位參數
頻率范圍	默認3.9936±0.25GHz（帶PA/LNA）支持ch1-5所有通道（不帶PA）
協議標準	IEEE 802.15.4-2011 UWB
BLE 參數	默認開機只打開30s
存儲 RAM and ROM	512 kB flash/64 kB RAM 256 kB flash/32 kB RAM
藍牙協議	支持BLE藍牙5.0（No Longrange）
頻率	2400MHz--2483.5MHz
充電適配器參數
輸入	AC 100~240V 50/60Hz 0.35A
輸出	DC 5V/1A
可選功能
NFC	可選
RFID	可選

五、標簽出貨清單

名稱	型號	數量
uwb定位工卡標簽	VDU1501R	1
5V1A電源適配器	A906-050100W-C	1

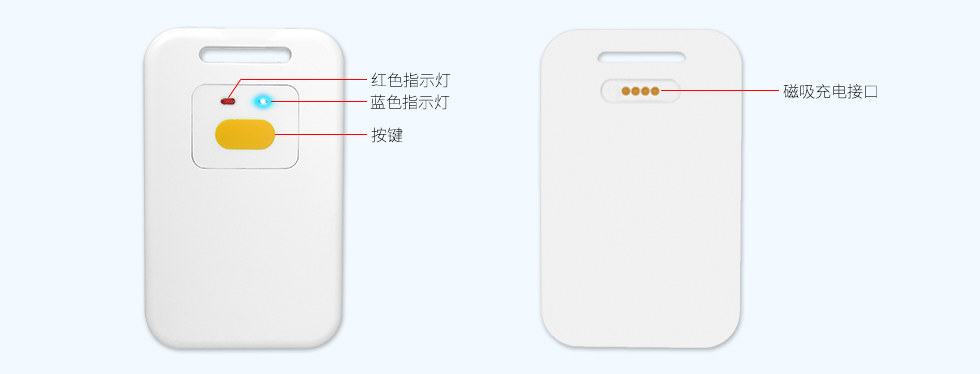

六、UWB定位標簽使用說明


（1）開機

長按按鍵，直到紅色燈亮起或者馬達振動，松開按鍵，紅燈會持續亮3s后熄滅，表示開機成功，紅色指示燈進入呼吸燈模式，每8s閃一次。充電時工卡會重啟并處于開機狀態。

（2）SOS

工卡開機成功后，長按按鍵3s就會觸發一次緊急呼救，此時藍色燈亮起，代表SOS觸發成功。

（3）關機

開機后，連續按4下按鍵，每次間隔在1s以內，最后一下長按3s以上再松開，紅燈常亮后滅掉表示關機成功。

（4）充電

將配套的5V直流充電適配器接入市電100~240V交流電，另外一端通過磁力對準充電接口座吸住。紅燈開始閃爍，當充滿時候紅燈長亮。移除充電器后，紅燈熄滅，UWB工卡標簽會處于關機狀態。

七、產品實拍

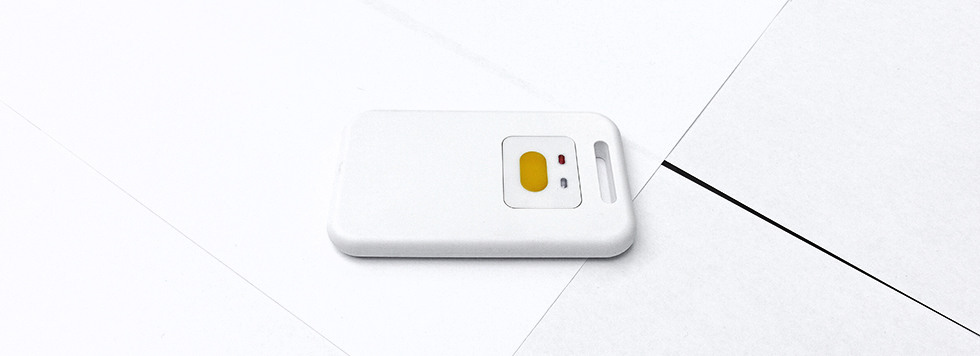

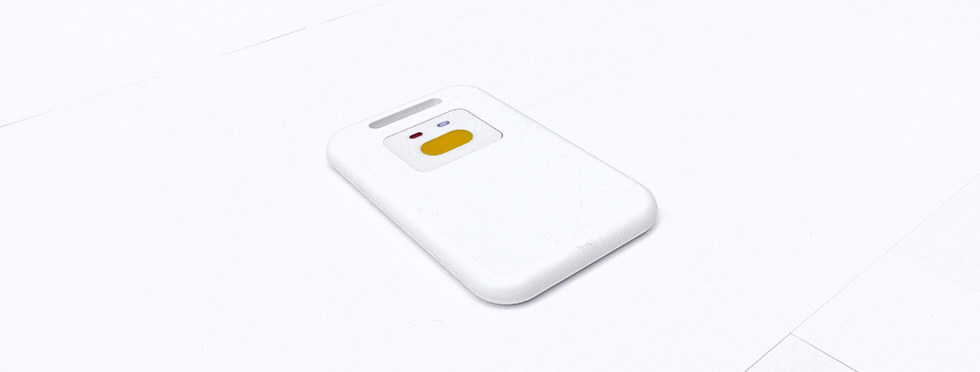

UWB定位工卡標簽VDU1507 (2).jpg
