VDU1503已停產，推薦更好的替代品：UWB定位標簽VDU1506（點擊查看）

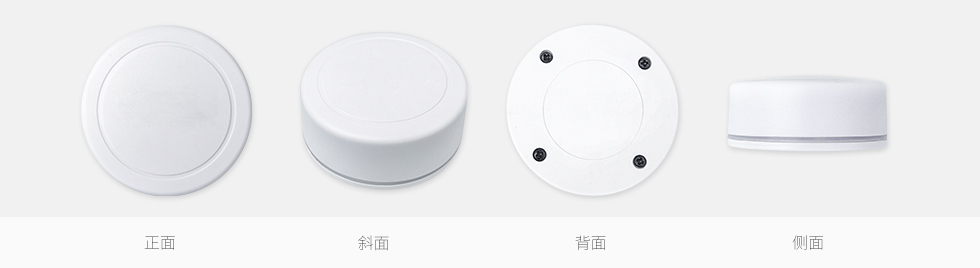

        UWB資產定位標簽VDU1503是基于NRF52832主控 CPU 加上 UWB 收發芯片而設計的資產定位標簽，低功耗、大電池容量設計 可以實現資產高能精度，長時間定位。此UWB資產標簽具備智能模式切換，靜止和運動兩種不同定位頻率自動切換，在保證使用效 果的基礎上，最大程度上節約功耗。粘貼和磁吸合兩種安裝方式，可以快速與需要定位的標簽結合。

（二）資產定位管理標簽VDU1503參數表如下：

（三）資產標簽VDU1503使用方法：

1、激活定位

VDU1503在出廠時候就已經裝好電池，為了節省功耗，在這個時候產品不發送 UWB 定位包，該模式我們稱作倉儲模式。此時藍牙每隔 10s 廣播一次，藍牙廣播的 ID 號為，標簽的 ID 號碼，可用于定位系統中設備的綁定，身份ID。 同時藍牙每隔30s會掃描一次，等待開始定位命令。開始定位命令由遙控設備發出。遙控設備另配。

在收到開始定位的指令后，VDU1503會開始發送定位包，定位包的頻率在靜止的時候為 1Hz,運動的時候是5Hz,同時每間隔 10s 會發送一次藍牙廣播，廣播的 ID 號碼為標簽的 ID 號。藍牙廣播可以用于設備的識別，和標簽固件的空中升級。

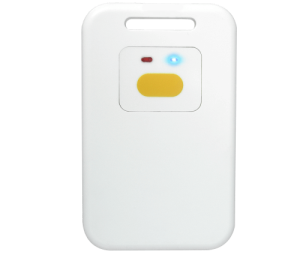

2、遙控器的使用：

（1）長按按鍵，綠燈亮起后，松開。再短按一次按鍵，此時綠燈會以 1s 一次閃爍，持續一分鐘，在這一分鐘內，遙控器會持續的發送開始定位指令，在接收范圍(標簽與遙控器的距離在10m以內）內的標簽收到指令后會開始定位。一分鐘指令發送完后，綠燈會 4s 一次慢閃，需要再次發送指令時候，短按一次按鍵，遙控器會再次持續一分鐘發送定位指令。

（2）開機后，連續短按三次按鍵，第四次長按，直到紅燈亮起，松開按鍵，此時關機成功。

注意：定位激活成功以在定位系統上可以顯示該標簽的位置作為標準；

一般情況下遙控器再只需要持續一次1min發送指令，既可以激活標簽，如果未激活成功，請再次操作遙控器發送1min的激活命令；

保證標簽與遙控器的距離在10m以內，讓標簽可以穩定收到遙控器指令；

對于能夠馬上投入定位使用的客戶，我們在出廠的時候就可以直接設定成為定位模式，設定一個倉儲模式是為了減少產品在存儲過程中電池電量損耗。

（四）資產標簽VDU1503的安裝說明：

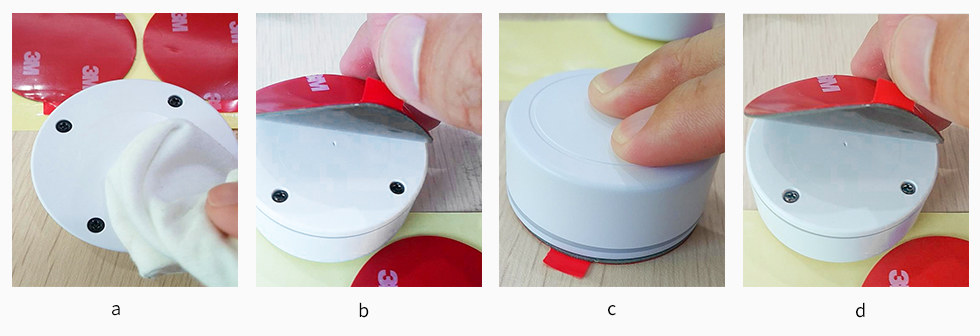

方式一：資產標簽使用3M膠固定安裝

a.把VDU1503有螺絲的一面擦拭干凈，防止使用過程中有灰塵或油污，如下圖a；

b.把3M膠圓片從油紙貼上揭掉，貼到VDU1503有螺絲的一面，如下圖b；

c. 把VDU1503貼3M膠一面放到平面上（如桌子上）均勻按壓，如上圖c；

d. 撕掉3M膠保護膜，并把VDU1503有3M膠一面貼到目標安裝位置（選擇合適貼裝位置，目標位置如果有灰塵或油漬需要提前清理干凈，并保持干燥）。然后均勻施力按壓5~10秒，如上圖d。

方式二：資產標簽采用磁吸式安裝

注意：磁吸式安裝需要提前確認內部是否已安裝圓鐵片，部分只支持3M膠的樣機可能未安裝！

a.小心取出磁鐵片（磁鐵串聯時吸力較大，當心夾手，建議帶手套操作），確保其清潔干燥無明顯污漬；

b.揭掉磁鐵專用3M膠，貼在磁鐵任意一面上，并把磁鐵有3M膠的一面放到平面上按壓5~10秒；

c.選擇合適的安裝位置（如果目標位置是鐵質的可以不用貼3M膠），確保安裝位置干燥，無明顯灰塵或油漬；

d.把磁鐵上的3M膠保護膜揭掉，貼到目標安裝位置，適當用力按壓5~10S；

e.把VDU1503有螺絲的一面吸附到磁鐵上，適當用力嘗試在垂直安裝面方向上，把VDU1503拉開磁鐵吸力范圍，如果個別樣機只用很輕的力就能拉開，可能需要更換磁鐵或者樣機。如果磁力正常，把樣機吸附到磁鐵上，適當用力按壓5~10s（防止測試磁鐵吸力時用力過猛把3M膠拉開）。

（五）資產標簽更換電池的方法：

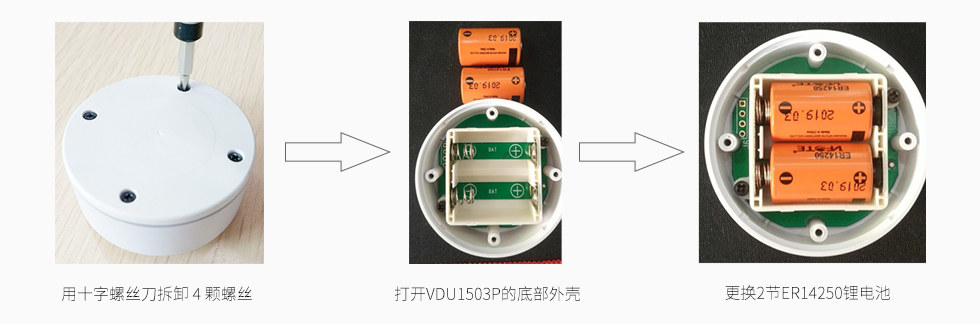

a. 用十字螺絲刀拆卸4顆螺絲，如下圖1

b. 打開VDU1503的底部外殼，對準正負極，更換2節ER14250鋰電池，如下圖。

c.安裝底殼，用橡膠針對準上殼周圍的凹槽。

d.用十字螺絲刀安裝4個螺絲。

（六）UWB標簽選型

請點擊以下產品圖片，進入相應的產品詳情頁選型。
