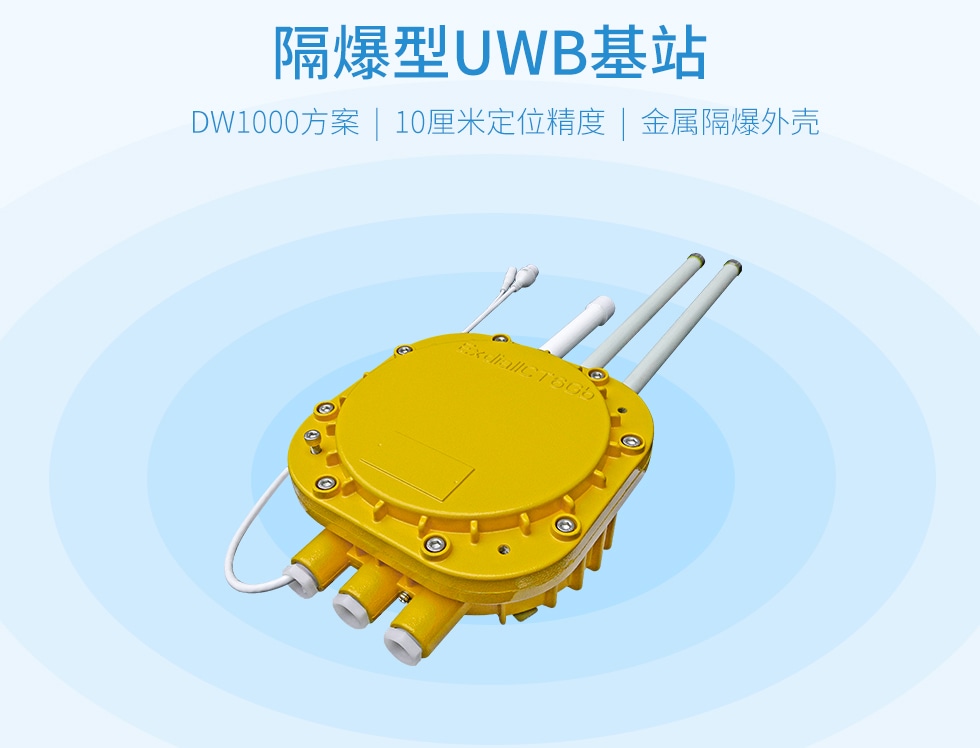

?UWB基站VDU2613（防爆/隔爆）

基于DW1000方案開發UWB基站， TDOA/TOF算法，10厘米定位精度，IP67級防水防塵，配置了隔爆金屬外殼，用在Ⅰ類防爆場合，應用：配合UWB標簽做UWB定位。
尺寸：長220 * 寬200 * 高89（mm，主體）
瀏覽次數：2595

規格書下載

一、簡介

UWB基站VDU2613是95power（深圳市微能信息科技有限公司）研發的一款I(lǐng)P67級防水防塵，配置了隔爆型外殼的定位基站。VDU2613配置了隔爆型標準金屬外殼，可應用在礦井、加油站、化工廠等Ⅰ類防爆要求的定位場景中做人員定位。VDU2613基于DW1000芯片方案開發，常用于UWB定位系統中做定位基站使用，軟件上采用 TDOA/TOF等定位算法，配合微能信息的UWB標簽做人員定位，定位精度可以達到10厘米-30厘米范圍。


VDU2613采用標準POE供電方式，可以降低客戶在定位現場布線的難度。此外VDU2613還集成藍牙5.0、WiFi和4G（3網通）功能。

UWB基站VDU2613內部支持符合SD-XC（class 10）協議的SD存儲卡，最大支持64GByte，配置存儲卡的作用是在可以實現長時間斷網時的離線定位數據存儲。

二、UWB基站的特征

* 支持TOF定位算法和TDOA定位算法；

* 配置隔爆型金屬外殼；

* IP67級防水防塵；

* 有配套的安裝配件，方便在各種墻體、柱體等固定安裝；

* 隔爆網關支持POE供電或者DC 24V_1A供電；

* 符合RoHS、FCC、CE認證標準；

三、應用

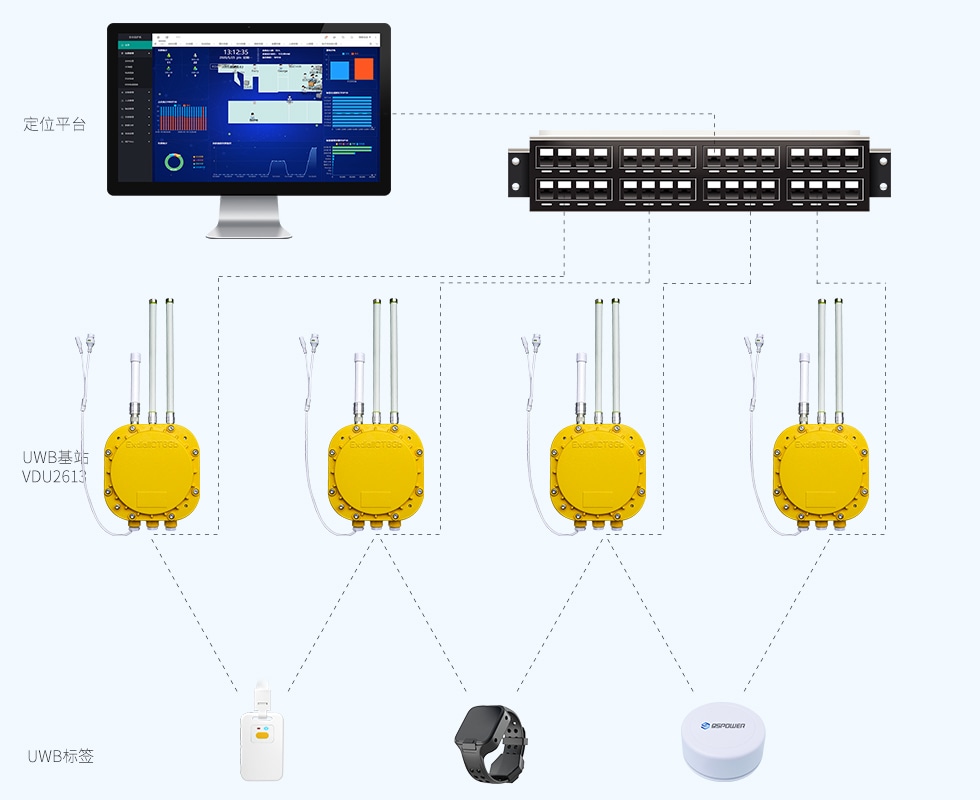

將掛載UWB基站板的隔爆網關VDU2613用在UWB定位系統中做人員定位，支持TDOA定位和TOF定位，詳情參照UWB基站VDU2503。


四、安裝UWB基站

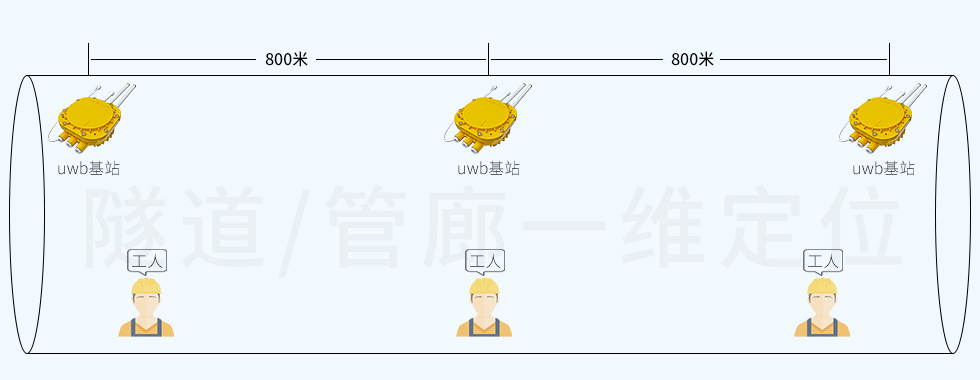

防爆UWB基站VDU2613用在隧道、管廊、煤礦等狹長的定位場合，對人員、車輛等進行精準定位。如果隧道、管廊比較長，無遮擋環境中，每隔800米內安裝部署1個VDU2613，定位精度小于30厘米，如下圖所示。

如果隧道比較短，可以考慮安裝UWB雙基站VDU2506D，無遮擋環境中，只需要安裝1個uwb基站VDU2506D即可對uwb標簽進行精準定位。

如果沒有防爆要求，也可以考慮安裝UWB基站VDU2506，性價比高！


四、UWB基站VDU2613的基本參數

基礎參數
尺寸	L220mmW200mmH89mm（不含壁掛或者抱桿套件天線）
重量	3.1kg （無抱桿套件）
供電方式	DC 6~24V or POE
平均電流	200mA@6V（無 UWB，無 4G）
工作溫度	-20℃~70℃
物理接口	Ethernet port 1、DC port 1、RS485/Molex 接頭
UWB無線參數
支持協議	IEEE802.15.4-2011 UWB
頻率	支持CH1-5全頻段
	CH1:3244.8 – 3744MHz
	CH2:3774 – 4243.2MHz(Default)
	CH3:4243.2 – 4742.4MHz
	CH4:3328 – 4659.2MHz
	CH5:6240 – 6739.2MHz
典型發射功率	-6dBm@CH2
接收靈敏度	-105dBm@CH2(BER 10%,With LNA)
數據傳輸速率	默認6.8Mbps，支持110Kbps,850kbps
UWB定位性能
定位精度	<30cm（UWB基站、UWB標簽無遮擋）
推薦UWB基站布局間隔	在隧道、管廊內做人員定位，每隔800米內安裝一個VDU2613（空曠環境）
數據上傳方式	10/100M Ethernet
基站時鐘同步方式	UWB無線時鐘同步

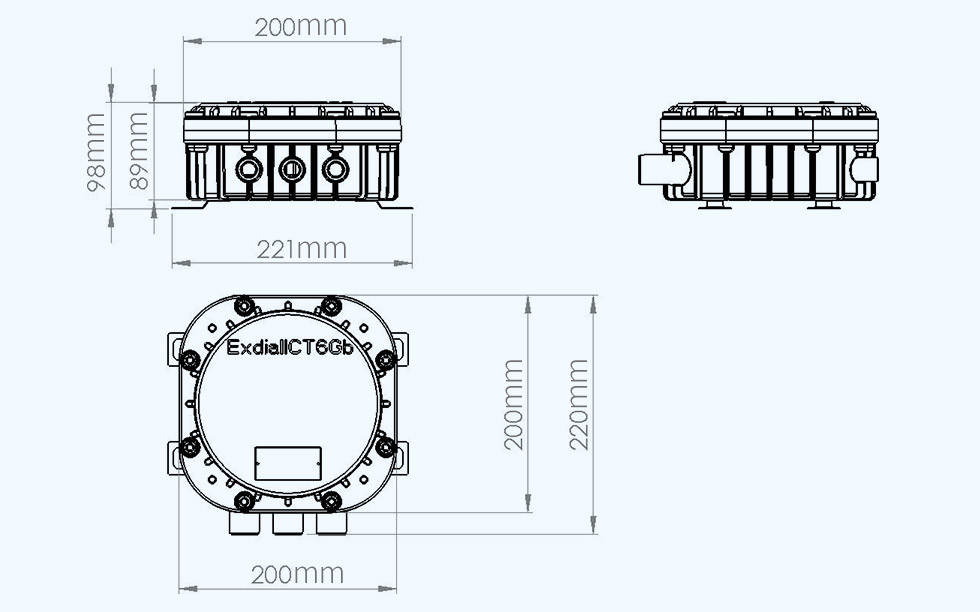

五、UWB基站尺寸圖


六、安裝方法

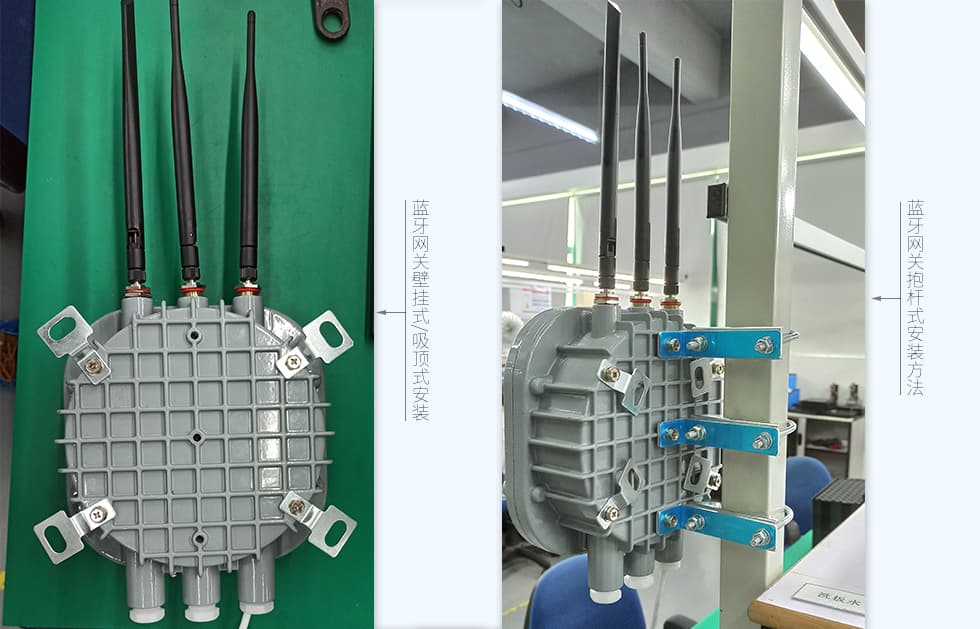

UWB基站VDU2613的安裝有兩種，一種是配合L型角鐵和U型卡扣，將UWB基站安裝到桿子、柱子等安裝桿上；另一種是對于平面型的安裝環境，比如墻壁，可以采用壁掛式/吸頂式安裝，配合UWB基站自帶的4個壁掛鐵片來固定，如下圖所示。


七、UWB基站出貨清單

名稱	型號	數量	備注
4G隔爆型藍牙5.0網關+UWB基站	VDU2613	1 pcs
AD-DC,24V適配器		1 pcs
抱桿安裝套裝	1U型螺桿，1L型角鐵	3 pcs	選配，壁掛或吸頂安裝時可不用
