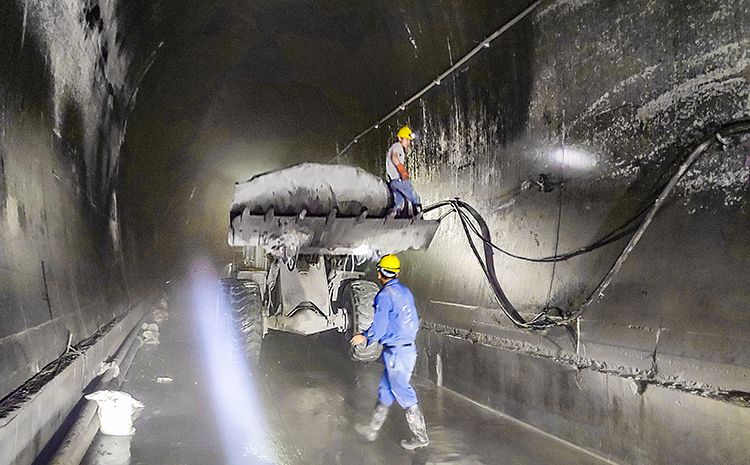

管廊、隧道等場合的施工環境惡劣、事故多發、管理復雜，施工企業面臨巨大的人員定位和管理難題，急需一種精準、高效的人員定位解決方案。

微能信息（95power）根據客戶的需求開發了管廊/隧道人員定位系統方案，可以用在隧道、管廊等應用場景，做高精度人員定位管理。微能信息的管廊/隧道人員定位系統基于UWB定位技術開發，系統支持TWR定位算法，在管廊、隧道中的定位區域安裝部署UWB基站VDU2506、VDU2506D，施工人員佩戴UWB手環、安全帽UWB定位標簽、或UWB定位工牌，定位系統就能夠?qū)崟r(shí)獲取施工人員的精確位置，呈現在管廊/隧道人員定位管理平臺上，定位精度高達10厘米。當然，也可以對隧道中施工的機器設備定位，物資定位，車輛定位，微能信息也有對應的uwb物資定位標簽。

通過管廊/隧道人員定位系統，施工企業能夠隨時掌握施工人員在管廊或隧道中的實時位置、歷史移動軌跡、隧道施工區域人員分布情況等，并在緊急情況下及時進行應急救援，提高施工效率和管理水平，保障施工人員安全！

管廊/隧道人員定位系統

管廊/隧道人員定位系統中，施工人員佩戴的UWB定位標簽通過超寬帶脈沖信號發射出自身的廣播信號，UWB基站接收到信號，通過信號飛行的時間來測算UWB標簽和UWB基站之間的距離，然后定位引擎采集不同UWB定位基站與標簽的距離，從而計算出UWB標簽在管廊/隧道中的當前位置，從而可以確認綁定了UWB標簽的施工人員的位置，并在顯示大屏上實時呈現出來（如下圖所示）。

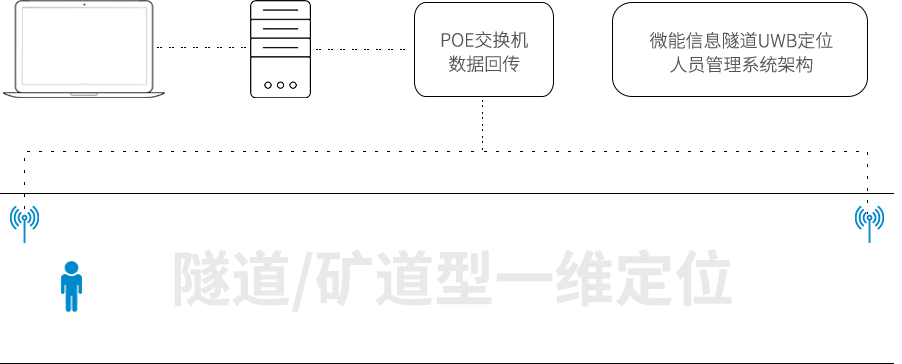

管廊/隧道人員定位系統-架構

由于管廊或隧道的橫向?qū)挾炔淮?，所以管廊、隧道人員定位系統一般采用UWB定位系統中的一維定位方式，如下圖所示。當然了，有的施工區域可能比較寬闊，還可以嵌入二維定位方式，部署UWB定位基站VDU2503。

管廊、隧道人員定位系統的實施策略如下：

1.  隧道、管廊定位場景一般采用UWB一維定位實現人員定位、物資定位、車輛定位；

2.  在隧道、管廊中每隔400米-800米（400米間隔對應的是UWB基站VDU2506、800米間隔對應的是VDU2506D）的間距安裝部署一個UWB基站，定位精度小于30厘米；

3.  在隧道、管廊中有彎道、拐彎的地方，需要適當增加UWB基站作定位補償。

隧道人員定位系統組成：PC顯示終端、UWB定位引擎、UWB定位基站、UWB定位標簽（人、物品、車輛的定位標簽形態不同）。

1. 顯示終端：UWB定位引擎計算出的定位標簽坐標，要在顯示終端（PC、平板電腦、手機）上呈現。

2. UWB定位引擎：隧道定位區域的UWB定位基站實時通過網絡將原始位置數據發送給UWB定位引擎，然后UWB定位引擎運行定位算法，實時計算出佩戴UWB定位標簽的人員的坐標位置。

3. UWB定位基站：UWB定位基站通過UWB信號和定位標簽進行通信，再通過后臺服務器端定位引擎解算，實現對UWB定位標簽的精準定位功能。

4. UWB定位標簽：給需要定位的人員、設備、物資、車輛上配備UWB定位標簽，定位標簽發射UWB信號，與UWB定位基站相互通信，使標簽自身被定位。

管廊/隧道人員定位系統-功能

1. 隧道/管廊施工人員定位、物資定位、設備定位、車輛定位，并在管理平臺的電子地圖上呈現出來；

2. 施工人員考勤管理、數量統計、電子點名；

3. 機器設備、人員移動軌跡管理，查看，回放；

4. 電子圍欄，可以根據實際需求設定進出虛擬電子圍欄的規則，選擇禁止進/出的人員，設定不同權限；

5. SOS一鍵告警求救，危險情況下及時施救；

6. 人員行為監測，比如人員停留時間監測、不動監測、聚眾監測、串崗告警、脫崗告警等；

7. 生命體征監測，人員如果佩戴UWB手環，手環可以實時監測施工人員的心率、步數等健康數據，實時上傳到管理平臺。

8. 隧道中車輛近距離防撞預警；

9. 其他定制功能。

隧道人員定位系統-UWB基站安裝間距

在隧道、管廊中做人員定位，微能信息提供兩種比較合適的UWB定位基站，分別是UWB基站VDU2506、UWB雙定位基站VDU2506D（信號增強型）。這兩種UWB基站在隧道、管廊中的部署間距是有區別的，如下圖所示。

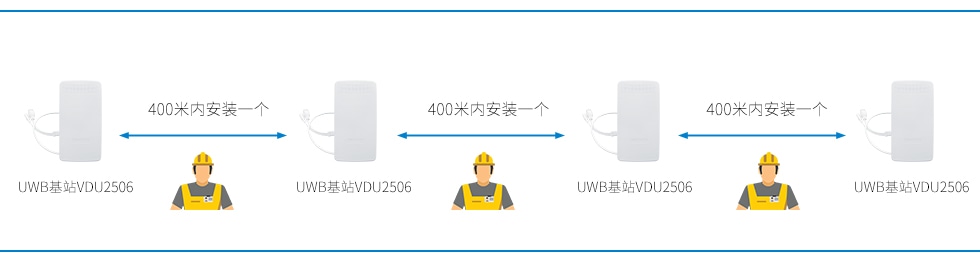

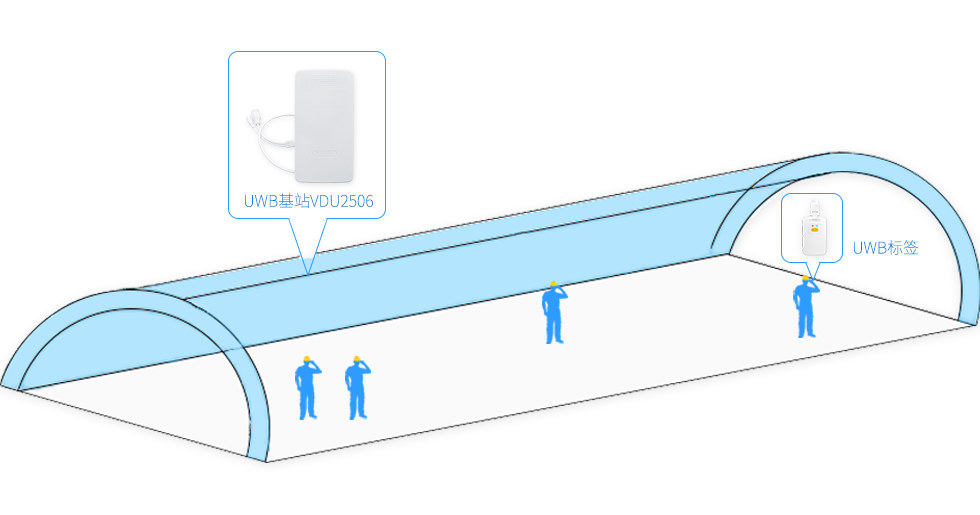

1. UWB基站VDU2506部署間距：400米

在無遮擋隧道、管廊環境中，每隔400米內安裝一個UWB基站VDU2506，定位精度小于30厘米。如下圖所示。

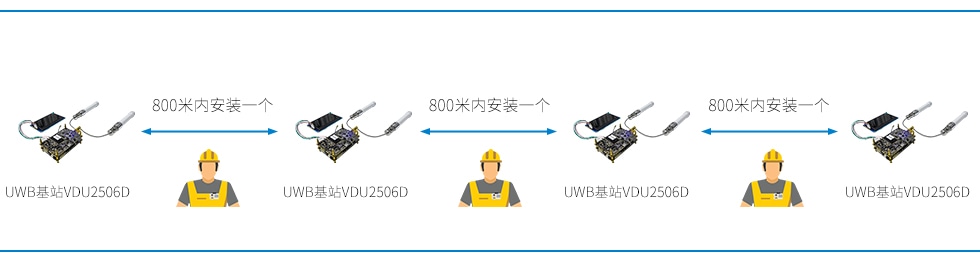

2. UWB雙基站VDU2506D部署間距：800米

在無遮擋隧道、管廊環境中，每隔800米內安裝一個UWB基站VDU2506D，定位精度小于30厘米。如下圖所示

備注：當遇到隧道、管廊有彎道或拐彎的地方，需要適當增加UWB基站做信號覆蓋補償。

管廊/隧道人員定位系統-UWB基站和標簽

深圳市微能信息科技有限公司為隧道、管廊定位場景提供多種適合的UWB定位基站和UWB標簽，如下：

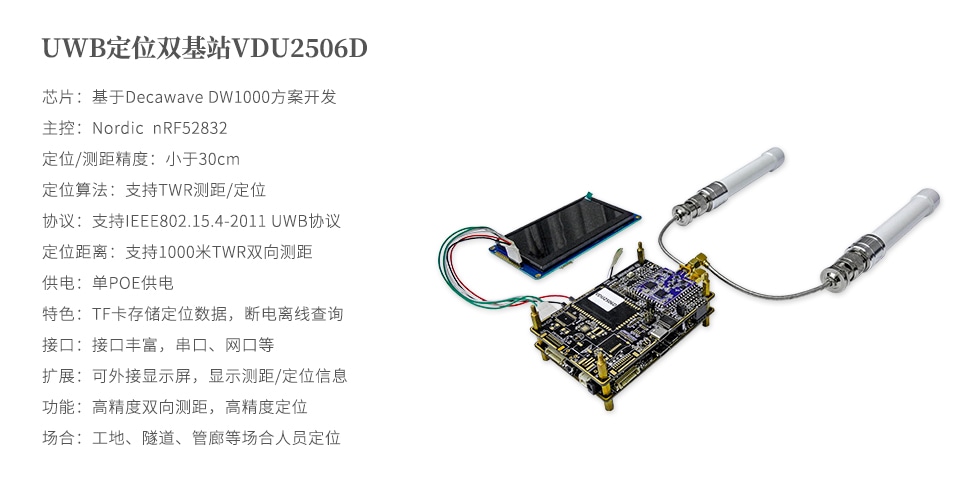

1.  UWB定位雙基站VDU2506D

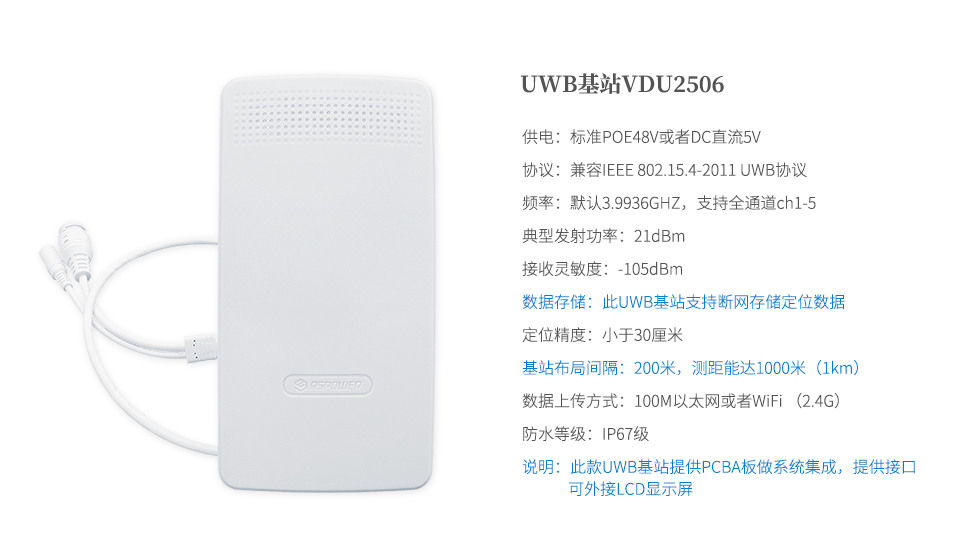

2.  UWB基站VDU2506

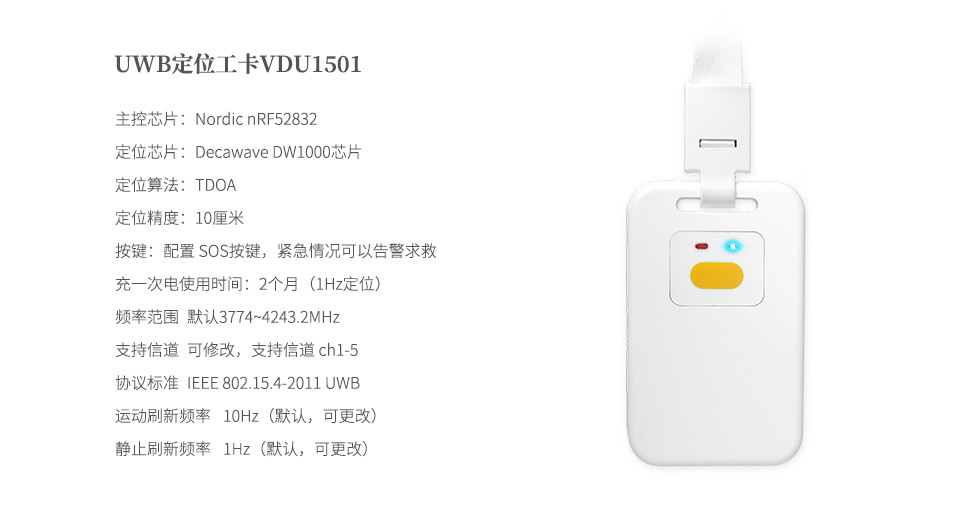

3.  UWB定位工卡VDU1501

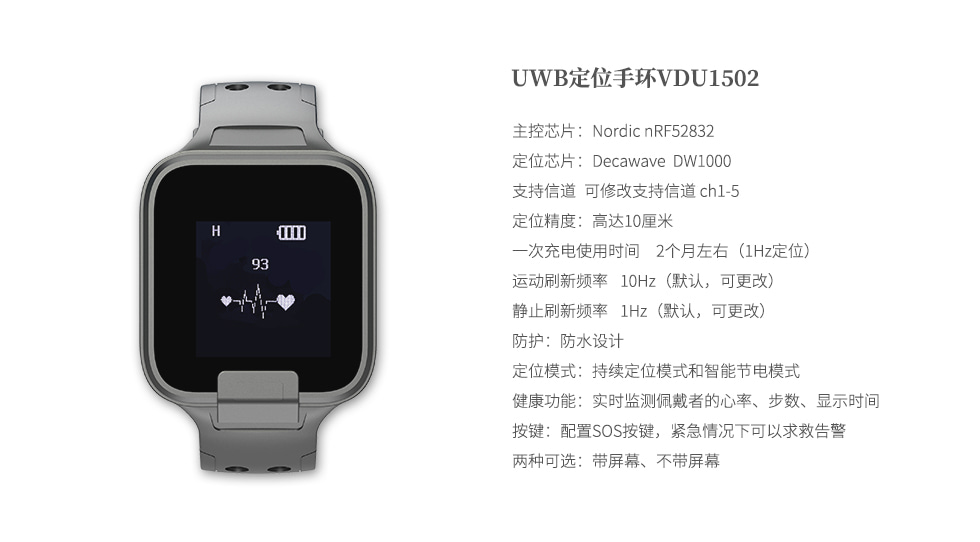

4.  UWB定位手環VDU1502

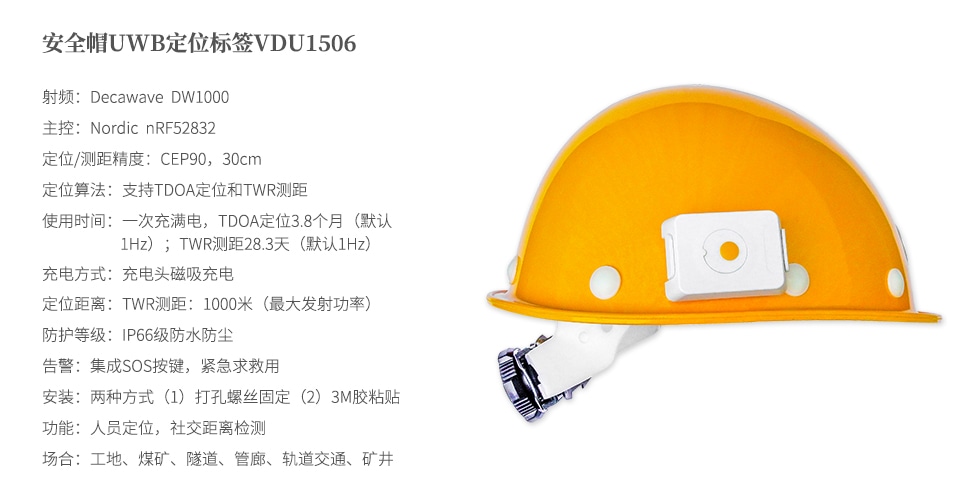

5.  安全帽UWB定位標簽VDU1506

隧道人員定位系統案例

1.  徐州地跌隧道人員定位系統案例（點擊查看詳情）

2.  徐州地跌站動車UWB測距項目（點擊查看詳情）
