藍牙網關和ibeacon在室內定位應用中的關系深度解析
發布日期：2019-03-27 瀏覽次數：234次

       前面關于藍牙定位系統和藍牙數據采集的分享中，微能信息小編多次提到藍牙網關和ibeacon的應用，那藍牙網關和ibeacon之間在實際應用中存在著什么關系呢？本篇，小編深度解析藍牙網關和ibeacon在應用中的關系，讓您在產品的使用過程中疑惑盡釋！

一、首先我們了解下藍牙網關和ibeacon。

1、藍牙網關

藍牙網關又叫藍牙探針，藍牙網關是一種集成了藍牙和WiFi兩種無線通信協議（微能信息的4G藍牙網關還集成了4G通信協議）的網關設備，藍牙和WiFi之間通過串口連接，該網關設備主要用于掃描管理周圍的iBeacon設備。

2、藍牙網關的工作原理

藍牙網關的工作原理在于藍牙網關和ibeacon之間的配合使用，具體關系如下：

（1）藍牙網關掃描周圍ibeacon設備廣播的數據包；

（2）藍牙將廣播數據通過UART串口發給Wifi部分；

（3）Wifi部分將數據通過UDP(默認方式)發送到指定的服務器；

（4）服務器將數據下發給Wifi(看具體需求)；

（5）Wifi將數據通過串口發給藍牙(看具體需求)

（6）藍牙處理數據，上報數據。

（7）重復以上流程。

3、ibeacon

iBeacon是一個運行iBeacon協議的低功耗藍牙設備，一上電就處于廣播模式（不能被藍牙設備連接）。微能信息(www.lishinvbao.com)的ibeacon藍牙設備廣播出來的信息包括4種：

（1）藍牙beacon的MAC地址
（2）藍牙beacon的信號強度RSSI值
（3）藍牙beacon的UUID
（4）還有廣播出來的數據包的內容，目前4.0的ibeacon數據包內容最多可以包含 31 個字節的內容。

iBeacon可以是各種外形的，比如微能信息的ibeacon系列有工牌型iBeacon、基站型ibeacon、手環型iBeacon，分別對應著不同的藍牙定位應用場景。

二、藍牙網關和iBeacon之間存在著什么關系呢？

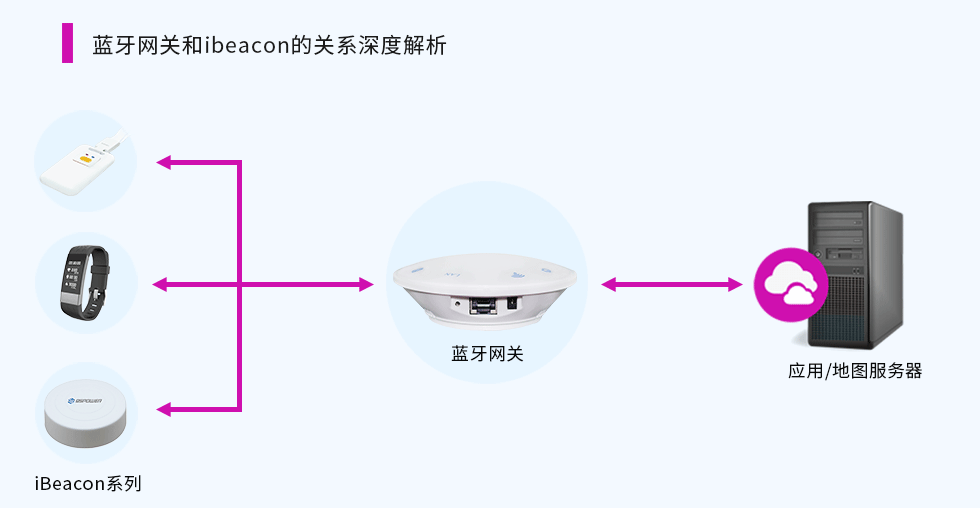

藍牙網關是一個集成藍牙與WiFi的網關設備，iBeacon是一個運行iBeacon協議的藍牙設備，他們之間的關系可以理解為管理與被管理的關系，或者說掃描與被掃描的關系，但是他們之間沒有直接的聯系，不可以連接，但都可以單獨使用。具體框圖如下：

1、藍牙網關掃描的是什么數據？這些數據是什么格式？

藍牙網關掃描到的數據主要是其周邊的ibeacon設備的廣播數據，這些數據中最為重要的是UUID、Major、Minor，其數據格式一般是Json的數據格式。

2、藍牙網關的如何實現數據傳輸？以及如何供電？

藍牙網關主要通過聯網來實現數據傳輸，微能信息(www.lishinvbao.com)的藍牙網關支持有線RJ45、無線橋接或4G上網卡上網（不同的藍牙網關支持的方式不同，具體可以點擊查看微能信息的5種藍牙網關）。藍牙網關有兩種供電方式，一種是DC直流3.3V-5.5V的電源適配器供電，另一種是POE交換機供電。

3、藍牙網關和ibeacon在應用中的關系

（1）藍牙網關和ibeacon的關系在藍牙數據采集中的體現

藍牙模塊掃描設備并獲取數據，Wi-Fi模塊獲取掃描數據再通過網將數據上傳到服務器端，詳細的說就是藍牙模塊掃描其信號覆蓋范圍內的iBeacon設備并且獲取到被掃描的設備的數據，再通過藍牙與Wi-Fi的串口將掃描到的設備通過網絡把數據提交到服務器端，服務器端顯示并管理這些掃描到的設備。

（2）藍牙網關和ibeacon的關系在室內定位中的體現

藍牙網關最常用的功能就是進行反向定位，反向定位是利用藍牙網關將掃描到的ibeacon的藍牙數據通過網絡上傳到云端服務器上，并且利用了藍牙掃描到的iBeacon設備數據中的RSSI，然后在后臺后臺運行藍牙定位算法，通過這個RSSI值能夠確定iBeacon設備與藍牙網關的距離或者范圍，實現位置追蹤的目的，并在手機端的矢量地圖上實時展示iBeacon設備的位置信息。

由此可見，在各類常見的應用場景中，藍牙網關和ibeacon之間是一種掃描和被掃描的關系，ibeacon廣播自身的數據出來，如果進入藍牙網關的覆蓋范圍，藍牙網關會以一定的頻次（微能信息的藍牙網關1秒掃描1次）掃描抓取ibeacon廣播出來的信息，然后上傳到后臺，在此過程中，藍牙網關不對ibeacon的廣播出來的信息做任何處理的。
