工廠叉車防撞UWB定位解決方案
發布日期：2024-12-13 瀏覽次數：14次

　　在工廠環境中，叉車作為重要的物料搬運設備，其作業頻繁且運行速度較快。然而，由于工廠內部空間布局復雜，人員、設備眾多，叉車與行人、其他車輛或障礙物之間發生碰撞的風險較高。傳統的防撞措施如警示標識、駕駛員培訓等存在一定局限性，難以實現精準的實時防撞預警?；诔瑢拵?UWB)定位技術的叉車防撞解決方案應運而生，它能夠有效提升工廠叉車作業的安全性與效率。

　　一、UWB定位技術原理

　　UWB定位技術通過發射納秒級或微秒級的極窄脈沖信號來實現定位。在工廠區域內布置多個UWB定位基站，叉車及相關目標(如行人佩戴的標簽、重要設備等)上安裝UWB定位標簽。基站接收標簽發出的信號，并測量信號的飛行時間(ToF)或到達時間差(TDoA)等參數，然后利用特定的定位算法計算出標簽相對于基站的位置信息，從而確定叉車與其他目標的精確距離和相對位置關系。

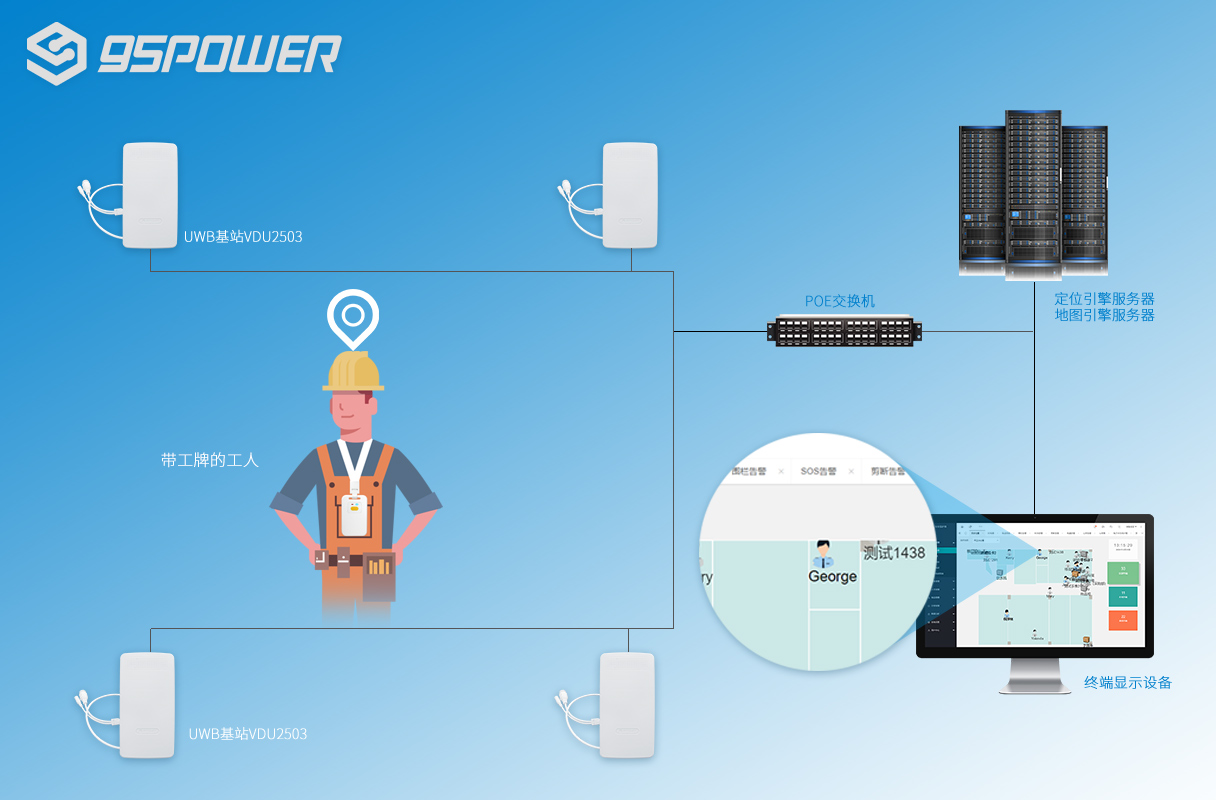

　　二、解決方案構成

　　1、UWB定位標簽

　　叉車標簽：安裝在叉車上，具備高穩定性和抗干擾性，能夠在叉車復雜的電磁環境和振動條件下持續、準確地發送位置信號。同時，標簽可與叉車的控制系統進行集成，當接收到防撞預警信號時，能及時觸發叉車的減速、制動或聲光報警等操作。

　　人員及其他目標標簽：供工廠內的行人、其他車輛或貴重設備等使用，設計小巧輕便，便于攜帶或安裝。例如，行人標簽可采用胸牌或手環的形式，確保人員在工廠內活動時能夠被系統實時定位和監測。

　　2、UWB定位基站

　　合理布局：根據工廠的實際布局和規模，在廠房的墻壁、立柱、高處等關鍵位置安裝UWB定位基站，確保整個作業區域都能被基站信號有效覆蓋，無信號盲區。基站之間通過有線或無線網絡進行數據傳輸與同步，形成一個穩定可靠的定位網絡。

　　參數優化：對基站的發射功率、接收靈敏度等參數進行優化調整，以適應不同的工廠環境和定位精度要求。例如，在大型空曠的廠房內，可適當提高發射功率以擴大信號覆蓋范圍;而在設備密集、信號反射較多的區域，則需精細調整接收靈敏度，提高定位的準確性。

　　3、數據處理與控制中心

　　數據接收與處理：接收來自各個UWB定位基站的數據，并利用高性能的數據處理算法對數據進行實時處理和分析。計算出叉車與其他目標之間的實時距離、相對速度、運動方向等關鍵信息，并根據預設的防撞規則和安全閾值進行判斷。

　　預警與控制指令生成：當系統判斷叉車與其他目標存在碰撞風險時，立即生成相應的防撞預警信號和控制指令。預警信號可以通過聲光報警器、顯示屏提示、語音廣播等多種方式向叉車駕駛員和周圍人員發出警報，提醒他們采取避讓措施?？刂浦噶顒t可直接發送至叉車的控制系統，實現自動減速或制動操作，有效避免碰撞事故的發生。

　　數據存儲與管理：對所有的定位數據、預警記錄、系統日志等信息進行長期存儲和管理，以便后續的事故分析、安全評估和管理決策。例如，通過對歷史數據的分析，可以發現工廠內某些區域或時間段的碰撞風險較高，從而有針對性地采取改進措施，如優化作業流程、調整設備布局等。

　　4、可視化管理軟件

　　實時監控界面：提供一個直觀、清晰的工廠地圖界面，在地圖上實時顯示所有叉車、人員及其他目標的位置信息、運動軌跡和狀態。管理人員可以通過電腦、平板電腦或手機等終端設備隨時隨地查看工廠內的作業情況，實現對叉車作業的遠程監控與管理。

　　預警信息展示：當發生防撞預警時，在監控界面上突出顯示預警位置、涉及的叉車和目標信息，并詳細記錄預警時間、原因和處理結果等。同時，系統可自動生成預警報告并發送至相關管理人員的郵箱或手機，確保他們能夠及時了解和處理預警事件。

　　系統設置與管理功能：管理人員可以通過可視化管理軟件對UWB定位系統進行各種設置和管理操作，如添加或刪除定位標簽、調整基站參數、設置防撞規則和安全閾值、查詢歷史數據等。軟件還具備用戶權限管理功能，確保不同級別的管理人員只能進行相應權限范圍內的操作，保障系統的安全性和穩定性。

　　三、解決方案優勢

　　1、高精度定位

　　UWB定位技術能夠?qū)崿F(xiàn)厘米級的定位精度，相比傳統的定位技術(如GPS、藍牙定位等)，可以更精準地確定叉車與其他目標之間的距離和位置關系，有效減少誤判和漏判的情況，大大提高了防撞預警的可靠性。

　　2、實時性強

　　系統能夠?qū)崟r采集、處理和分析定位數據，在極短的時間內(通常小于100毫秒)完成防撞判斷并發出預警信號和控制指令，確保在碰撞即將發生的瞬間能夠及時采取措施，避免事故的發生。

　　3、抗干擾能力出色

　　UWB信號具有較強的抗干擾能力，能夠在工廠復雜的電磁環境(如各種電氣設備、金屬結構等產生的電磁干擾)中穩定工作，不受其他無線信號(如Wi-Fi、藍牙等)的影響，保證定位的準確性和防撞系統的正常運行。

　　4、可擴展性好

　　該解決方案具有良好的可擴展性，可以方便地添加新的定位標簽、基站或擴展到工廠的其他區域，以適應工廠規模的擴大、設備的增加或作業流程的變化。同時，系統還可以與工廠現有的其他管理系統(如生產管理系統、設備管理系統等)進行集成，實現信息的共享與互通，提升工廠整體的智能化管理水平。

　　5、提升工廠安全性與生產效率

　　通過有效減少叉車碰撞事故的發生，保障了工廠內人員的生命安全和設備的正常運行，降低了因事故導致的停工時間和維修成本。同時，叉車駕駛員在得到準確的防撞預警后，可以更加專注于作業操作，提高物料搬運的效率和準確性，從而促進工廠整體生產效率的提升。

　　四、實施步驟

　　1、需求分析與方案設計

　　對工廠的布局、叉車數量與作業流程、人員活動范圍、現有安全管理措施等進行詳細的調研和分析，確定叉車防撞的具體需求和目標，如定位精度要求、預警范圍、系統響應時間等。

　　根據需求分析結果，結合工廠實際情況，設計出合理的UWB定位叉車防撞解決方案，包括定位標簽和基站的選型與安裝位置規劃、數據處理與控制中心的配置、可視化管理軟件的功能設計等。

　　2、設備安裝與調試

　　根據方案設計要求，在工廠內安裝UWB定位基站，確保基站安裝牢固、位置準確，并連接好電源和網絡線路。對基站進行初始化設置和參數調試，使其正常工作并形成穩定的定位網絡。

　　在叉車、人員及其他目標上安裝相應的UWB定位標簽，并進行配對和注冊操作。對標簽進行功能測試，確保其能夠準確發送位置信號且與基站之間的通信正常。

　　安裝數據處理與控制中心的硬件設備，如服務器、交換機等，并部署好相關的軟件系統，包括數據處理算法、防撞預警模塊、控制指令生成模塊等。對數據處理與控制中心進行全面調試，確保其能夠穩定接收、處理和分析來自基站的數據，并正確生成預警信號和控制指令。

　　安裝可視化管理軟件，并將其與數據處理與控制中心進行連接和配置。對可視化管理軟件進行功能測試，確保管理人員能夠通過軟件實時監控工廠內的作業情況，查看定位信息、預警信息等，并進行系統設置和管理操作。

　　3、系統測試與優化

　　在工廠實際作業環境下，對叉車防撞UWB定位系統進行全面測試。模擬各種叉車作業場景和可能的碰撞情況，檢驗系統的定位精度、防撞預警功能、控制指令執行效果等是否滿足設計要求。

　　根據測試結果，對系統進行優化調整。例如，如果發現某些區域存在定位偏差較大的問題，可對基站的布局或參數進行調整;如果預警信號的及時性或準確性不夠，可優化數據處理算法或調整防撞規則和安全閾值。

　　對系統進行反復測試和優化，直至系統各項性能指標均達到預期要求，能夠穩定、可靠地運行在工廠實際作業環境中。

　　4、人員培訓與系統驗收

　　對工廠的管理人員、叉車駕駛員、現場作業人員等進行系統培訓，使其熟悉叉車防撞UWB定位系統的工作原理、操作方法、預警信號含義及應對措施等。培訓內容包括理論知識講解、實際操作演示和模擬演練等，確保相關人員能夠正確使用和維護系統。

　　在系統經過一段時間的試運行且運行穩定后，組織相關部門和人員對叉車防撞UWB定位系統進行驗收。驗收內容包括系統的功能完整性、性能指標達標情況、設備安裝質量、人員培訓效果等。驗收合格后，正式將系統投入工廠的日常生產作業中，并建立健全系統的維護與管理機制，確保系統長期穩定運行。

　　工廠叉車防撞UWB定位解決方案利用先進的UWB定位技術，為工廠叉車作業提供了一種高精度、實時性強、抗干擾能力出色且可擴展的防撞預警與安全管理手段。通過該解決方案的實施，可以有效降低叉車碰撞事故的發生概率，保障工廠內人員和設備的安全，提高生產效率，提升工廠的智能化管理水平。隨著UWB技術的不斷發展和成本的逐漸降低，該解決方案在各類工廠中的應用前景將更加廣闊，有望成為工廠叉車安全管理的標準配置。
