基于DW1000方案的PDOA測距官方算法說明
發布日期：2020-07-22 瀏覽次數：3834次

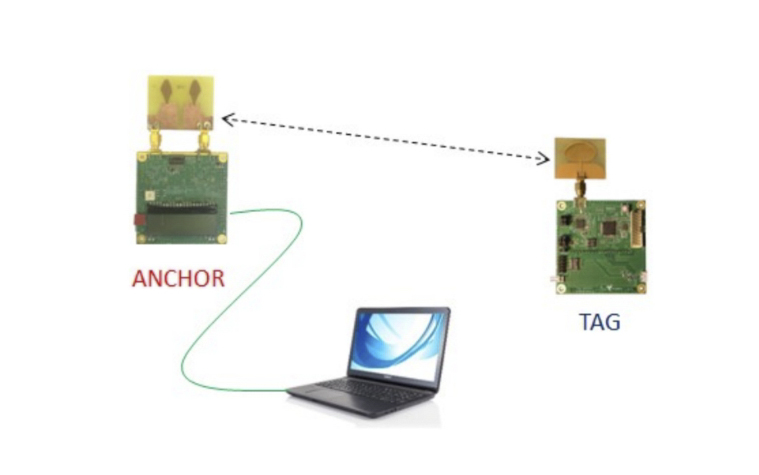

通過一個anchor（UWB基站）和一個tag（UWB標簽）說明AOA估算角度的原理和實驗結果。

（一）UWB室內定位中的英文專業術語說明

AOA：英文全稱是angle of arrival，中文翻譯是到達角度；

IR : 英文全稱是impulse radio中文翻譯是無線脈沖；

UWB: 英文全稱是ultra wideband中文翻譯是超帶寬；

RTLS: 英文全稱是Real time Location system，中文翻譯是實時定位技術；

PDOA：英文全稱是Phase Difference of Arrival，中文翻譯是到達相位差；

TOF：英文全稱是time of flight中文翻譯是飛行時間；

TDOA：英文全稱是time difference of arrival，中文翻譯是通過同個幀的到達時間點的差估計位置(position或者angle)；

（二）實現對tag標簽AOA測角度定位的4種方法

原則上實現tag標簽的角度估計有4種測算技術，可以使用1個tag標簽+2個anchor基站。測算方法如下4種：

1，使用TOF算法，兩次TOF的值計算。每次TOF對應tag到anchor的距離；

2，采用TDOA算法，兩個anchor對通過tag的某個幀到達的時間點差別計算。(要求anchor做時鐘同步)；

3，采用PDOA算法。兩個anchor對通過tag的某個幀到達的相位差別計算；

4，采用TDOA+PDOA綜合算法：TDOA預先測出一個范圍，PDOA在范圍內再做估計。

針對于DW1000，PDOA測角度方案會有更高的精度。

（三）基于DW1000方案的PDOA測距說明

本文使用PDOA技術, 實現AOA方案。使用的硬件為 AOA anchor board（AOA基站板）。本例中的使用PDOA算法來實現AOA測角度的方案有更詳細的說明，參見95power小編前天編寫的《采用PDOA算法實現對UWB標簽AOA定位的follow me開發板套件》

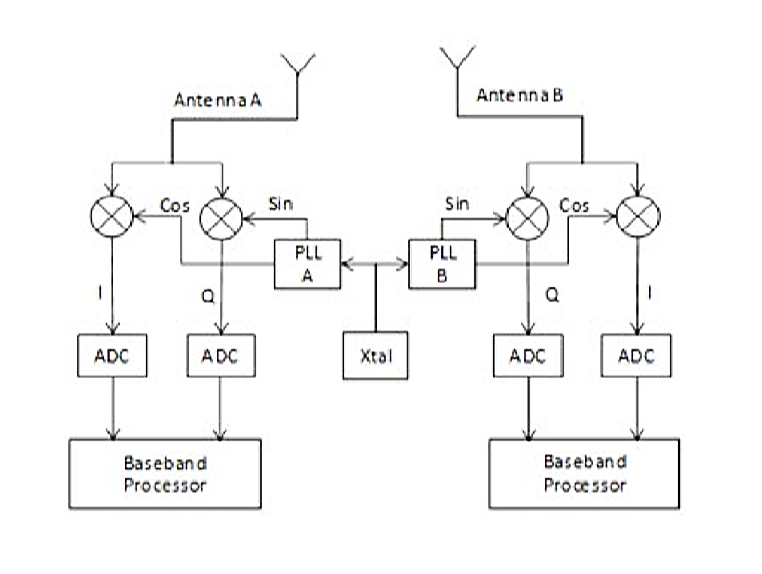

其中anchor為兩路DW1000，構架如下圖所示。

本文翻譯自angle_of_arrival_estimation_using_dw1000_online DW1000 PDOA測距官方算法說明。
