UWB通道、信號阻擋和反射對UWB定位精度的影響（四）-菲涅耳區
發布日期：2020-06-03 瀏覽次數：234次

附錄2：菲涅耳區

菲涅耳區是在收發天線之間，由電波的直線路徑與折線路徑的行程差為nλ/2的折點（反射點）形成的、以收發天線位置為焦點，以直線路徑為軸的橢球面。

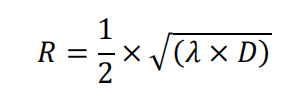

菲涅耳區的定義如下：

其中：

R =第一菲涅耳區的半徑

λ=無線電信號的波長

D =站點之間的距離

當?shù)谝环颇鶢枀^(qū)的至少80％沒有障礙物時，傳播損耗等于自由空間的傳播損耗。

因此，在超寬帶環境中，對于相隔10 m的兩個節點，節點支持的信道的菲涅耳區域如下：

表7：距離10 m的節點通道的第一個菲涅耳區

因此，例如，要確保在通道2中沒有NLOS效應，則在天線之間的直線光路周圍的半徑44.6厘米處，天線之間的路徑必須完全暢通無阻。
