4款DW1000方案UWB模塊，可應用于TDOA、TWR和PDOA定位系統
發布日期：2020-04-22 瀏覽次數：1427次

深圳市微能信息科技有限公司專業提供UWB模塊，目前微能信息（95POWER）提供4款基于Decawave DW1000方案的UWB模塊。這些UWB模塊功能強大，接口豐富，可以應用于TDOA定位系統、TWR雙向測距定位系統、PDOA定位系統中。

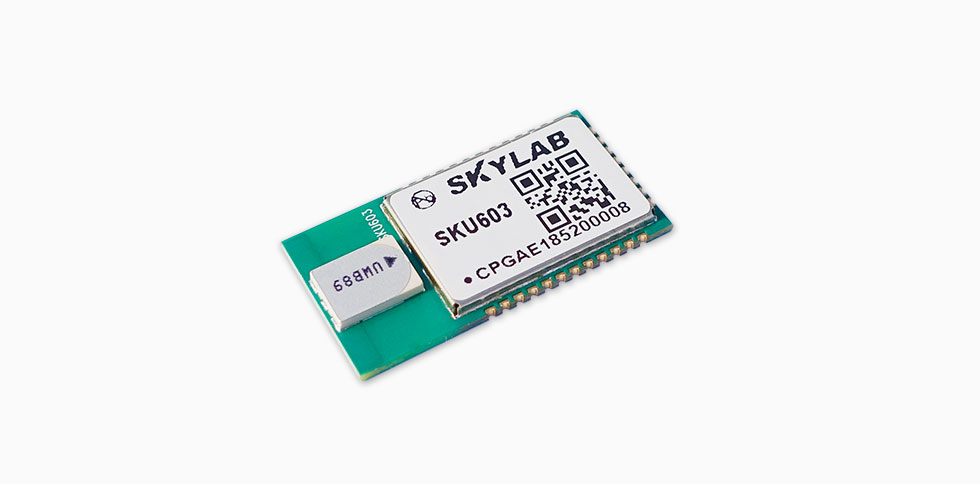

（一）UWB定位系統模塊SKU603

SKU603基于DW1000芯片方案開發，集成了ARM-M3內核的處理器GD32F130G8U6。內置加速度傳感器，實現運動、靜止不同狀態下的工作模式、定位頻率的智能切換。工作電壓是2.8V~3.6V。

模塊集成了處理器、UWB收發芯片的所有外圍設計，只需要供電就可以實現TDOA系統中定位包的發送和指令的接收，以及TWR系統中雙向測距。

模塊提供3類接口：兩路串口，一路I2C接口；多路GD32F130G8U6芯片的GPIO口；一路ADC采集口。

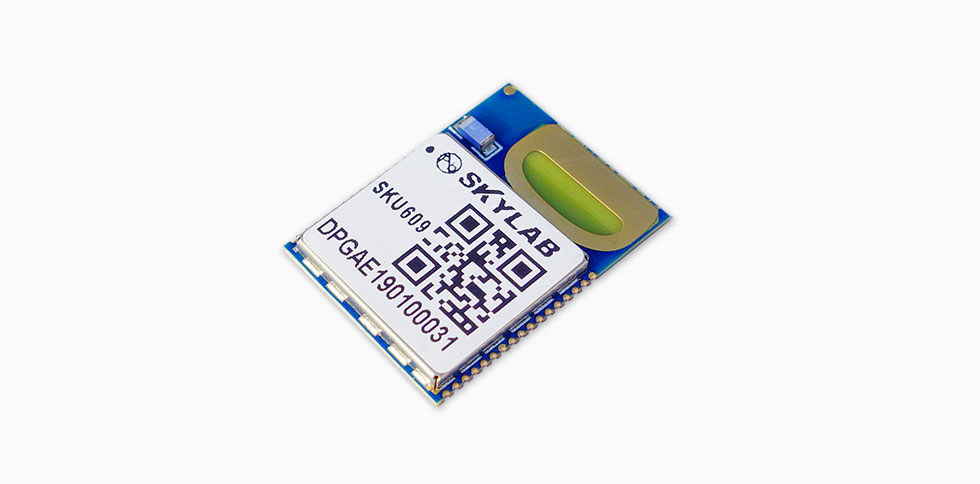

（二）TWR雙向測距UWB模塊SKU609

SKU609 基于Decawave DW1000方案開發。和SKU603不同的是，SKU609還集成了BLE處理器nRF52832。采用BLE處理器nRF52832，使得UWB模塊實現超低靜態功耗的同時還具有BLE藍牙功能，客戶可以實現人機交互，數據傳輸等。

此外，SKU609也內置加速度傳感器，實現運動、靜止不同狀態下的工作模式、定位頻率的智能切換，2.8V~3.6V寬電壓即可正常工作。

功能方面，UWB模塊SKU609只需要供電就可以實現TDOA系統的定位包發送，報警信息接收，TWR雙向測距。

接口方面：UWB模塊SKU609提供多路串口和I2C 通訊口；多路nRF52832芯片的GPIO口；多路路ADC采集口；BLE通訊接口。

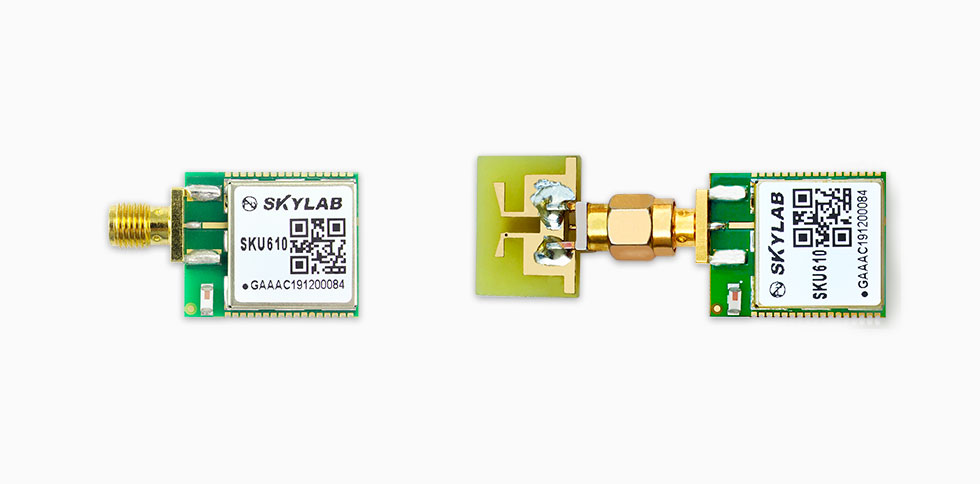

（三）TDOA定位系統UWB定位模塊SKU610

SKU610 集成了BLE處理器nRF52832和DW1000，也是配置了內置加速度傳感器。

不同的是對于UWB預留外置天線接口，可以根據不同的使用場合適配不同UWB天線。非常適用于一些遠距離測距和UWB定位系統。SKU610模塊配合特殊天線還可以應用于PDOA定位系統，實現角度定位功能。

功能方面：SKU610適用于TDOA和PDOA系統定位包發送、指令接收；還適用于TWR雙向測距；也具有BLE通訊功能。

接口方面：支持多路串口和I2C 通訊口；多路nRF52832芯片的GPIO通用接口；多路路ADC采集口；BLE通訊接口。

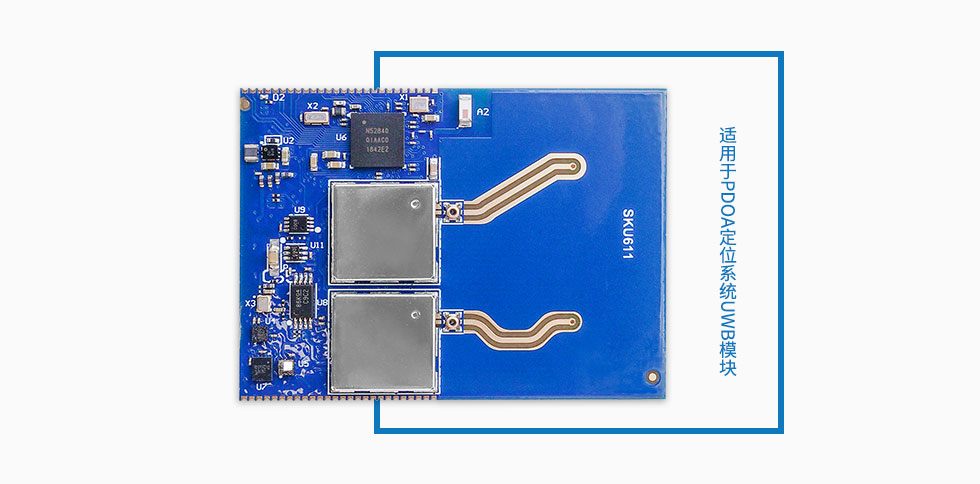

（四）適用于PDOA定位系統UWB模塊SKU611

SKU611 集成了1路nRF52840和2路DW1000，是針對于PDOA定位系統開發一款基站模塊。其獨有的天線設計可以準確的計算出兩路UWB芯片接收信號的相位差，從而計算出被定位標簽的角度距離等信息。

此外，模塊工作電壓是2.8V~3.6V。自帶多個角度，加速度傳感器，可以快速應用于基于PDOA的無人機跟隨，智能行李箱等領域。

SKU611提供多路串口和I2C 通訊口；多路nRF52840芯片的GPIO口；多路路ADC采集口和BLE通訊接口。
