4款UWB模塊大合集：適用于UWB測距、UWB室內定位
發布日期：2019-12-02 瀏覽次數：2736次

        今天小編分享95power目前推出的4款UWB模塊，適用于UWB工業測距、UWB室內定位系統應用。

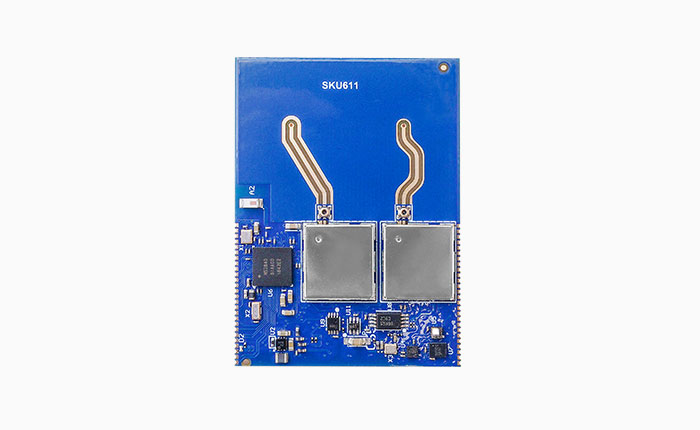

（一）適用于PDOA測距的UWB模塊SKU611

        UWB模塊SKU611適用于信號到達相位差PDOA測距算法，是專門針對PDOA系統開發一款UWB基站模塊。集成nRF52840和兩路UWB收發器DW1000。SKU611自帶多個角度和加速度傳感器，常用于基于PDOA的無人機跟隨，智能行李箱等領域。

尺寸：57.0mm x41.0 mm x 3.8 mm

接口：多路串口和I2C通訊接口；多路nRF52840芯片的GPIO通用接口；多路ADC采集口；BLE通訊接口；

模塊用途：適用于PDOA系統UWB基站

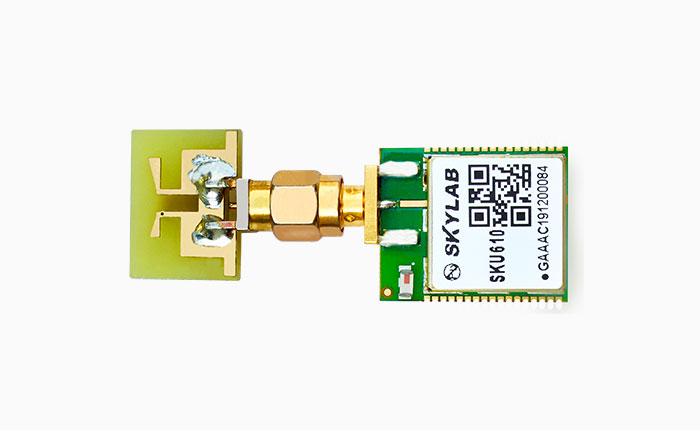

（二）適用于TDOA系統和PDOA系統的SKU610

        UWB模組SKU610是一款UWB測距模塊，可用于精準的工業測距，支持TWR算法的雙向測距，測距精度在10厘米以內。SKU610集成nRF52832和DW1000，內置加速度傳感器，可實現運動、靜止不同狀態下的工作模式、定位頻率的智能切換。

關于天線，UWB模塊SKU610配置了一個外部天線連接器，帶天線接口，可以幫助用戶匹配不同的UWB天線以適應不同的使用環境。

該UWB模塊配合特殊天線可以應用于PDOA定位系統，實現角度定位功能，模組擁有6.8 Mbps的數據傳輸速率，并且固件支持空中更新。

模組應用：TDOA系統定位包發送、指令接收；PDOA系統定位包發送、指令接收；TWR雙向測距。

（三）UWB雙向測距模塊SKU609

        UWB標簽?zāi)KSKU609集成nRF52832主控芯片和UWB芯片DW1000。可用于開發UWB定位標簽，也可用于UWB雙向測距，測距精度在10cm以內，60米視距范圍，最遠可到150米。內嵌加速傳感器，可以實現靜止和運動狀態下發包頻率自動切換，并且配合客戶使用情景提供各種低功耗模式設計。

此UWB模塊常用于以下兩種情況：

（1）SKU609配合EVB開發板可做高精度測距使用；

（2）可用于UWB室內定位的定位標簽

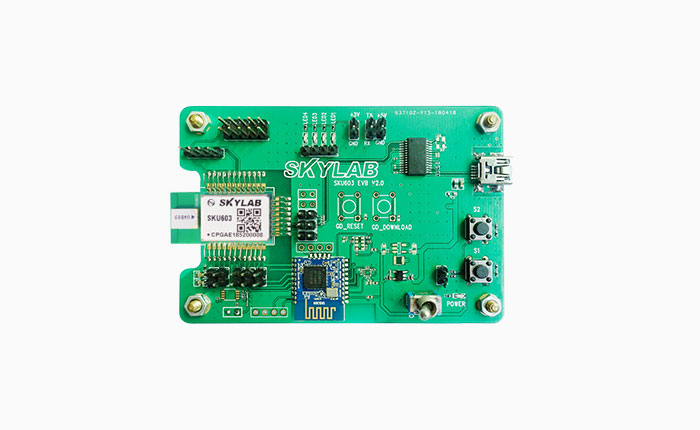

（四）UWB測距模塊SKU603+EVB開發板

        UWB測距模塊SKU603集成DW1000和GD32F130G8U6 MCU。此UWB模塊可用于雙向測距或TDOA超寬帶UWB定位系統，用于資產定位系統中可以達到10厘米的定位精度，并支持高達6.8 Mbps的數據傳輸速率。

針對SKU603，95power有推出EVB開發板，用于測試SKU603的測距性能。

集成GD32F130G8U6（核心是ARM?Cortex?-M3 RISC內核）

集成UWB收發器DW1000

符合IEEE 802.15.4-2011 UWB標準

支持3.5GHz至6.5GHz的4個RF頻段

集成加速度計：LIS2DH12

集成2個UART接口，I2C接口，串行線JTAG調試端口

應用：SKU603可應用于雙向測距或TDOA方案的精確實時定位系統（RTLS）
