藍牙網關VDB3601是微能信息科技研發生產的一款支持485通訊級聯的強擴展性企業級藍牙網關，基于Nordic nRF52832（藍牙4.2）或nRF52840（藍牙5.0）芯片開發，外觀下圖所示。

此網關集成了藍牙4.2/5.0+WiFi無線協議，WiFi與藍牙之間通過串口通信，可用來對接BLE藍牙設備終端（比如藍牙信標、各類醫療/工業/環境藍牙傳感器、藍牙門鎖、車位鎖……），做數據采集和雙向數據傳輸。

用戶通過web頁面或應用程序遠程訪問云端，監測和控制藍牙終端設備。VDB3601可靈活應用于各類場景，比如養老、醫療、健身、教育、運動、生命體征數據監測、工業物聯網、畜牧養殖等場景。

強大的擴展性

?  網關內部PCBA上預留了4G/Cat.1模塊，用戶可以插4G卡，方便用于無法部署網線的特殊場景；

?  網關內部預留了TF內存卡，支持斷網存儲數據；

?  網關內部預留了雙路藍牙，至多可同時連接38臺藍牙設備（典型值），進行遠程控制；

?  網關VDB3601兼容RS485接口，可以擴展連接10臺從藍牙網關，降低布線成本；

?  網關支持通過網線、WiFi連接無線路由、LTE（4G/Cat.1，預留）實現聯網傳輸數據到云端或上位機。

（485通信）POE網口級聯布網方式

VDB3601采用雙網口設計，可級聯多個藍牙網關，在客戶現場部署多個藍牙網關的應用場景，可以減少很多網線部署數量，降低布網線的難度！POE可靠性高，網口抗雷擊浪涌防護能力可達共模4kV，差模2kV（10/700uS-5/320uS波形）。

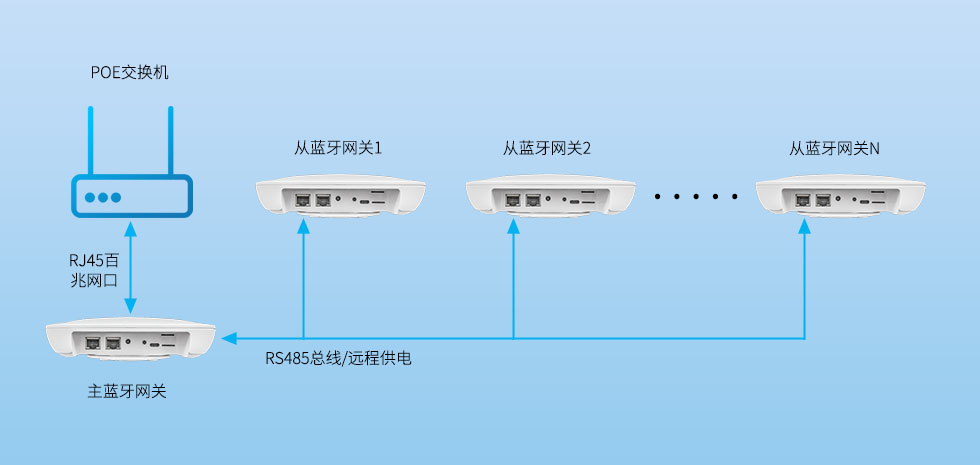

VDB3601支持485全雙工通信，可以作為主藍牙網關，通過LAN口級聯多個從藍牙網關。1臺主藍牙網關支持級聯10臺從藍牙網關，如下圖所示。

主藍牙網關下發輪詢指令獲取每個從網關掃描的數據，從網關則通過485總線將數據上傳至主網關，1秒1次。主網關解析從網關和藍牙上報的數據，通過云端服務器即可了解周邊環境的實時狀態！

特征

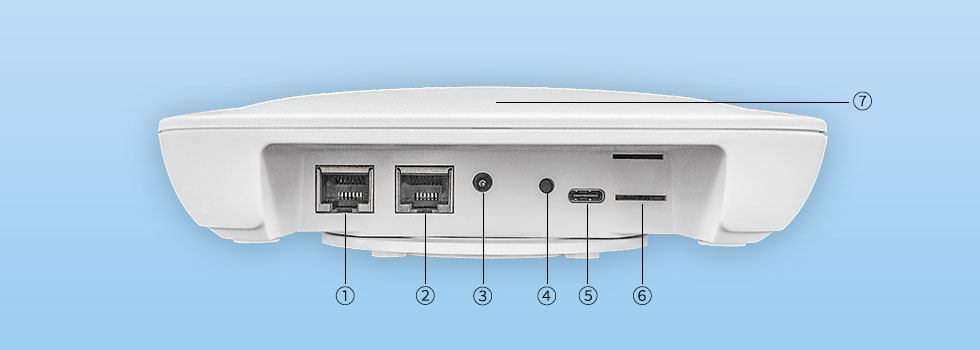

接口

?  WAN/LAN網口：VDB3601網口支持五類線和超五類線，可傳輸數據同時也能支持POE供電（由POE交換機供電稱為POE供電，電壓范圍44~57V）。網口為WAN/LAN雙網口。

?  復位按鍵：長按VDB3601的復位按鈕5秒鐘以上，VDB3601內部的WiFi會恢復出廠設置。

?  Type-C接口：Type-C接口可外接USB設備，如外掛usb攝像頭回傳視頻數據到云端或上位機，也可以用于5V/1A輸出或者5V/2A輸入。

?  TF卡槽：插入TF卡，用于離線數據存儲。預留設計，可以定制。

參數

設置藍牙網關參數

1、這款藍牙網關怎么使用呢？網關參數設置方法如下：

（1）1臺或若干臺藍牙網關，可以采用web網頁端設置參數方法：藍牙網關設置參數教程（點擊了解更多詳情）

（2）如果您擁有數量巨大的藍牙網關，可以考慮使用我們的藍牙網關管理系統來批量配置網關的參數：藍牙網關配置管理系統（點擊了解更多詳情）

2、可以設置哪些參數呢？以下這些參數都可以設置：

功能

1、VDB3601連接藍牙設備（如藍牙鎖，藍牙工牌，傳感器，體育類的跳繩等，醫療類的血壓計，溫度計，血糖儀等。1臺藍牙網關至多可以連接38臺藍牙設備），和服務器之間雙向通信，上行經過藍牙網關上傳數據到云端或上位機，下行經過藍牙網關下發指令給藍牙設備，應用如下圖1所示；

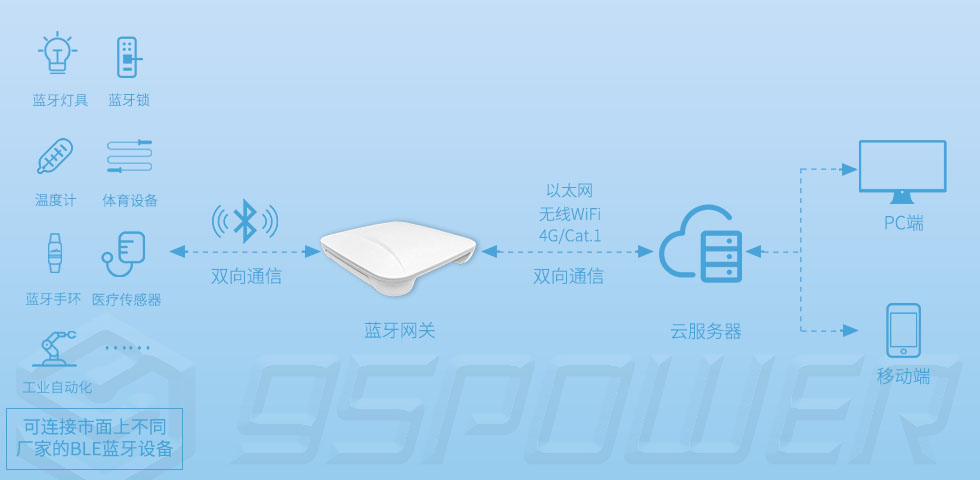

圖1：藍牙網關VDB3601連接藍牙設備，雙向通信，遠程控制

2、VDB3601可對接各類BLE藍牙設備（如藍牙跳繩、環境監測如溫濕度傳感器、藍牙手環、藍牙信標、電子秤、各類醫療傳感器，工業物聯網傳感器等），采集藍牙設備的廣播數據上報服務器。1臺藍牙網關每秒掃描200臺藍牙設備，收集數據包傳到云端，應用如下圖2所示。

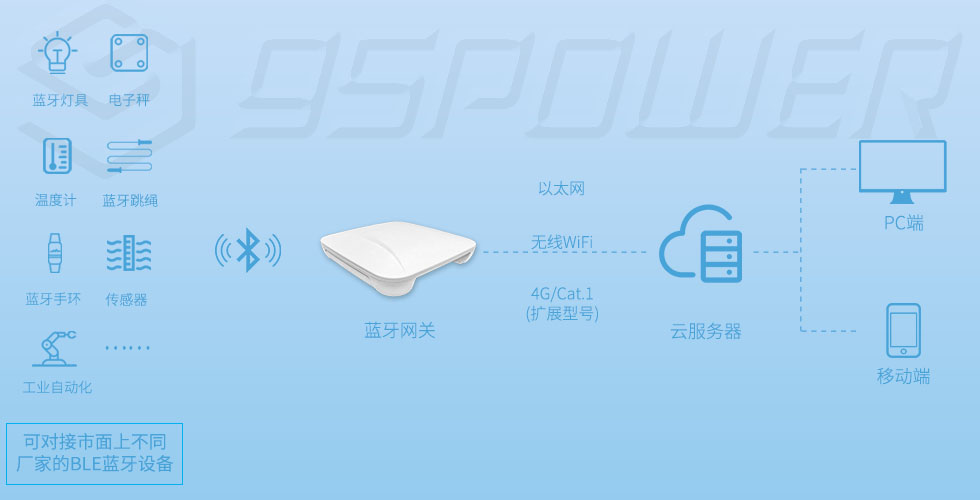

圖2：藍牙網關VDB3601掃描藍牙設備數據，傳到服務器

3、網關VDB3601還可用于藍牙定位系統中，在固定區域范圍內，配合藍牙定位標簽，做人員/小車/設備/物資/資產定位管理。

4、用網關監控和管理BLE藍牙設備；

5、用網關解析和識別BLE藍牙設備；

6、用網關監測BLE藍牙設備的存在性；

7、其他擴展性應用。

應用場景

藍牙網關VDB3601可用于養老，醫療，教育，運動健身領域，生命體征數據監測，工業自動化場景的數據采集，倉儲物流，畜牧養殖，環境監測等場景。

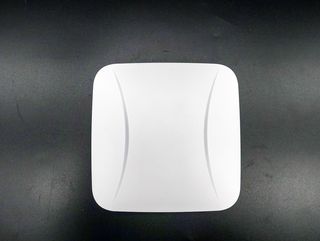

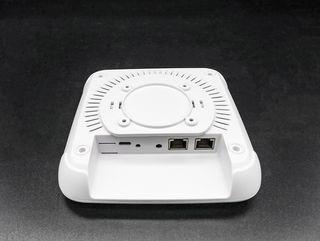

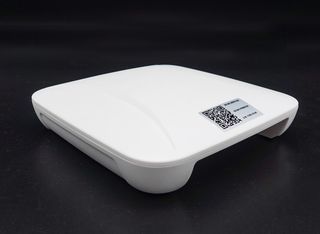

VDB3601照片

藍牙網關安裝

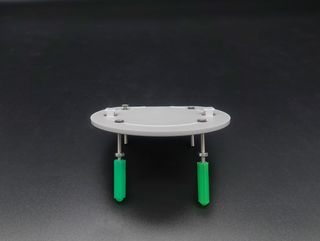

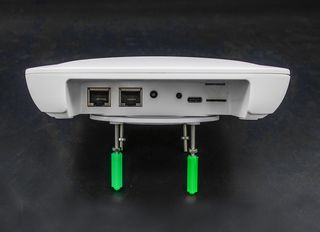

3種安裝方式：吸頂式、壁掛式、放置在平臺上，如下圖所示。

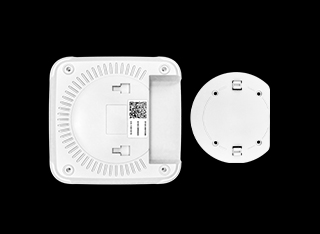

*  藍牙網關VDB3601主體和底座可分離，底座可安裝到墻上、天花板上，或者網關直接放置于平臺上都可以，方便后續維護。

*  安裝螺絲、膨脹螺栓可以按照標準規格任意選擇。

怎么購買藍牙網關？

想采購藍牙網關VDB3601的用戶，可以咨詢微能信息小編，這邊安排負責網關的技術工程師協助您選型和報價！

藍牙網關定制

?  支持在藍牙網關的外觀上定制用戶的logo/絲印/圖案等；

?  支持定制開發藍牙網關的功能，比如下面這些：

?   定制BLE藍牙5.2；

?   定制添加Lora、Zigbee；

?   定制固件雙備份機制；

?   定制雙天線2*2 MIMO，300Mbps無線WiFi；

?   定制支持LTE Cat1/5G通信；

?   ……

公版出貨

微能信息科技支持出貨沒有l(wèi)ogo/絲印的公版藍牙網關VDB3601。

出貨清單

藍牙網關選型

?  如果您想減少現場布網線，降低項目布線難度，使用485通信，可以選擇多級級聯網關VDB3601；

?  如果您沒有級聯的需求，可以選擇其他的藍牙網關，如：藍牙網關VDB2602、藍牙5.0網關VDB2603、4G藍牙網關VDB2605
