一、防水防爆藍牙網關VDB2607（2.4G/5G雙頻WiFi+藍牙5.0+4G通信）

藍牙網關VDB2607是一款在室外/戶外使用的智能藍牙網關，網關配置了防塵、防水、防爆外殼，適應室外嚴酷的工作環境。網關配置了方便易用的安裝附件，適用于室外各類場景的安裝和使用。

VDB2607基于藍牙5.0研發，集成BLE藍牙5.0、2.4G+5G雙頻WiFi無線通訊協議。采用PoE交換機或DC直流電源供電。

VDB2607是一個藍牙網關系列，一共分為3個細分子型號，按天線類型區分如下：

天線類型1：網關配置3根天線，無LTE天線，不支持LTE（移動網絡）；

天線類型2：網關配置4根天線，具有LTE天線，不支持POE。網關支持4G/5G（LTE-TDD/LTE-FDD）無線通信模塊進行數據上傳；

天線類型3：網關配置4根天線，支持POE（包括供電），不具有DC供電。網關支持4G/5G（LTE-TDD/LTE-FDD）無線通信模塊進行數據上傳。

VDB2607支持BLE藍牙5.0，擁有高達8dBm的廣播發射功率，可實現超長距離覆蓋，空曠無遮擋環境下可覆蓋150米！VDB2607的藍牙數據速率高達2Mbps，廣播包可以容納更多的數據信息。以太網/ WiFi數據速率高達100Mbps/580Mbps，可實現高速數據傳輸。

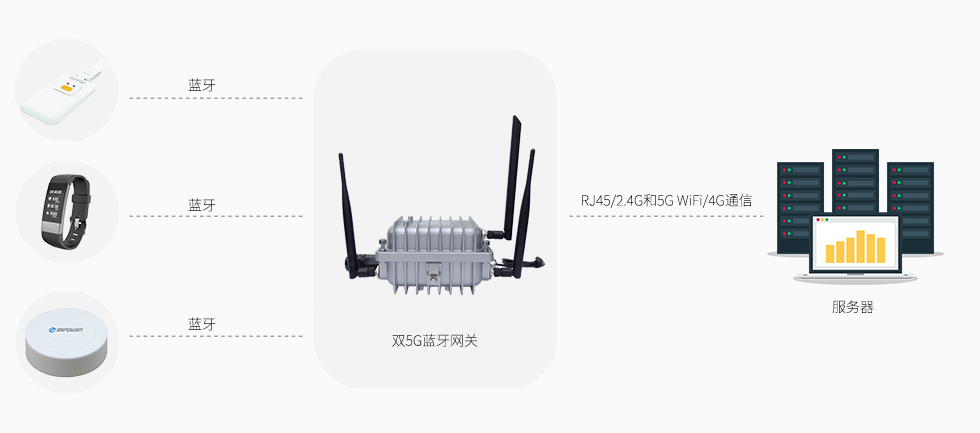

VDB2607可以在服務器和客戶端BLE設備之間提供更快的數據傳輸。應用方面，比如遠程控制BLE藍牙設備，采集BLE藍牙設備廣播的數據，通過以太網/WiFi/4G/5G網絡將數據上傳到云端服務器。

二、防爆藍牙網關VDB2607接口定義：

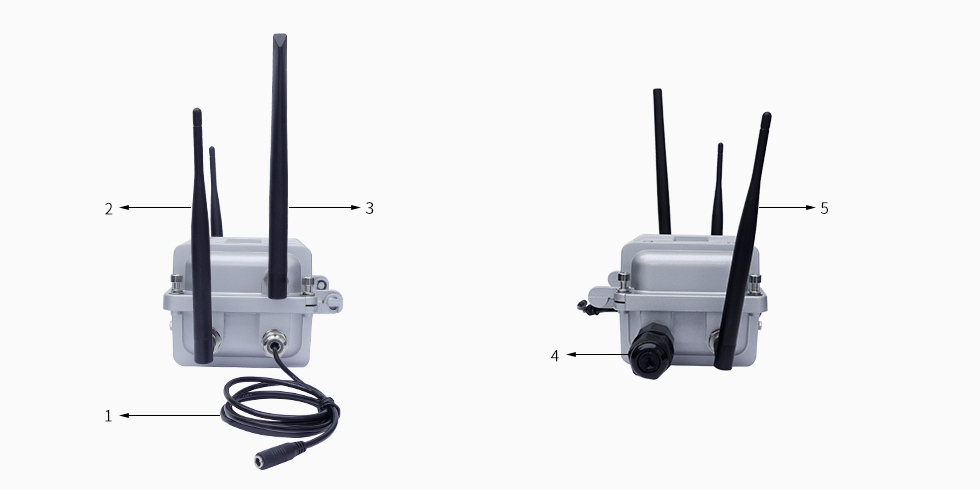

天線類型1：3個天線，不支持LTE，接口如下定義：

1、DC_DC電源接口（φ3.5mm）；

2、2.4GHz WiFi天線

3、5GHz WiFi天線

4、RJ45接口(WAN/LAN接口和POE供電接口);

5、BLE藍牙天線

天線類型2：4個支持LTE的天線，但不支持POE

上圖中的4：RJ45接口被拆除，并被LTE天線代替（與天線類型1相比）

天線類型3：4個具有POE的天線，但不支持DC

上圖中的1：DC_IN被拆除，并被LTE天線代替（ 與天線類型1相比）

（1）VDB2607網絡接口支持CAT-5/CAT-5E傳輸數據和POE電源(電壓范圍44~ 57V)。這個網絡接口根據網關的工作模式可以自動切換為WAN口或者LAN口。

（2）電源端口VDB2607電源接口支持直流輸入，輸入電壓范圍為4.5V至5.5V，電流大于1000mA。電壓接口采用直流電源插座，電源座孔徑為3.5mm。 針頭直徑為1.35毫米，為正值。

備注：5V電源適配器的輸入電壓為AC 100-240V和50 / 60Hz，輸出電壓為5V 2A，電源連接器內部為正極，外部為負極。

（3）重置VDB2607內部有一個重置按鈕。 按下重置按鈕超過5秒鐘后，VDB2607 WiFi單元將恢復為出廠設置。

（4）LED VDB2607中有四個LED燈：

*  開機時電源LED正常點亮；

*  連接時網絡指示燈正常點亮；

*  WiFi指示燈在連接1-2秒后正常點亮；

*  通電后，藍牙LED閃爍。

三、網關內部模塊

藍牙網關VDB2607除了集成（2.4G+5G）WiFi，藍牙5.0等無線通訊協議外，還預留了相應的接口，支持硬件升級，zigbee和5G LTE移動通信模塊升級。

四、防爆藍牙網關特征

*  基于BLE藍牙5.0，采用Nordic超低功耗nRF52840芯片開發；

*  藍牙數據傳輸速率最高可達2Mbps；

*  空曠無遮擋的環境下，藍牙可覆蓋150米范圍；

*  藍牙角色：支持同時多角色，支持廣播（從機）、掃描（主機）、連接；

*  設備過濾：支持多種過濾方式，包括信號量值RSSI、設備名稱、Beacon UUID等；

*  藍牙協議：可掃描，可連接；

*  藍牙網關集成掃描和連接，可掃描采集數據，也可以連接控制藍牙設備。兩類常見客戶應用如下：

   （1）采集數據：采集ble藍牙設備的廣播數據，1臺藍牙網關每秒可以掃描抓取200臺藍牙設備廣播數據包上報至指定的服務器；

   （2）連接控制：1臺藍牙網關至多可連接控制20臺藍牙設備（推薦連接7臺），進行雙向（上行和下行）數據傳輸，比如控制藍牙智能門鎖的開關、控制藍牙燈具的開關等。

*  WiFi支持IEEE802.11b、IEEE802.11g、IEEE802.11n、IEEE802.11ac標準協議；

*  通訊協議：網關支持TCP/IP、UDP、MQTT協議；

*  數據格式：與服務器通信的數據類型為JSON格式；

*  WiFi數據傳輸速率最高可達580Mbps；

*  支持4G網絡通信（LTE-TDD/LTE-FDD，選用支持4G通信網絡的子型號）；

*  支持POE開關電源或者5.0V適配器電源供電；

*  VDB2607配置一個WAN/LAN可自動切換的網絡端口；

*  數據上傳方式：4G網絡、WiFi網絡、或者以太網；

*  支持升級藍牙固件和WiFi固件；

*  具有防水、防爆、防塵功能，適用于室外惡劣的工作環境；

*  網關符合RoHS、FCC、CE認證標準；

五、藍牙網關參數表

六、藍牙網關參數配置

深圳市微能信息科技有限公司的藍牙網關的參數配置方法：在網頁端登錄藍牙網關的網頁端管理頁面，按需配置藍牙網關的參數，具體可下載本頁面規格書參考；

完整版藍牙網關網頁端配置參數方法：藍牙網關設置參數教程

大批量、統一配置藍牙網關的參數方法：藍牙網關配置管理系統

七、藍牙網關的應用場景如下

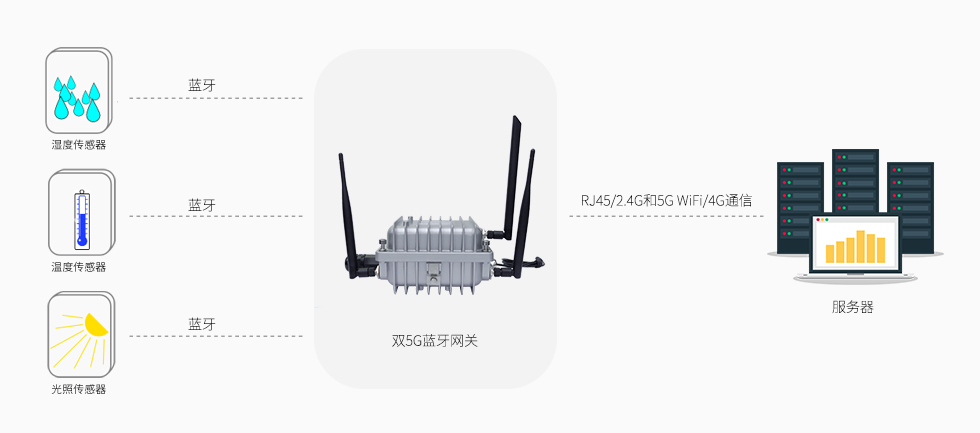

（1）藍牙網關VDB2607可采集各類ibeacon、溫濕度傳感器的廣播數據，然后上報傳輸服務器（比如收集藍牙手環的健康數據上報服務器）；

（2）BLE藍牙設備的遠程控制應用（需要修改網關內部的固件做適配，比如遠程控制智能門鎖的開關等）；

（3）此網關可應用于資產定位管理系統中做數據傳輸應用；

（4）應用于95power的藍牙5.0室內定位系統（主被動一體式藍牙定位系統）中，人員或物品的實時位置定位、追蹤。

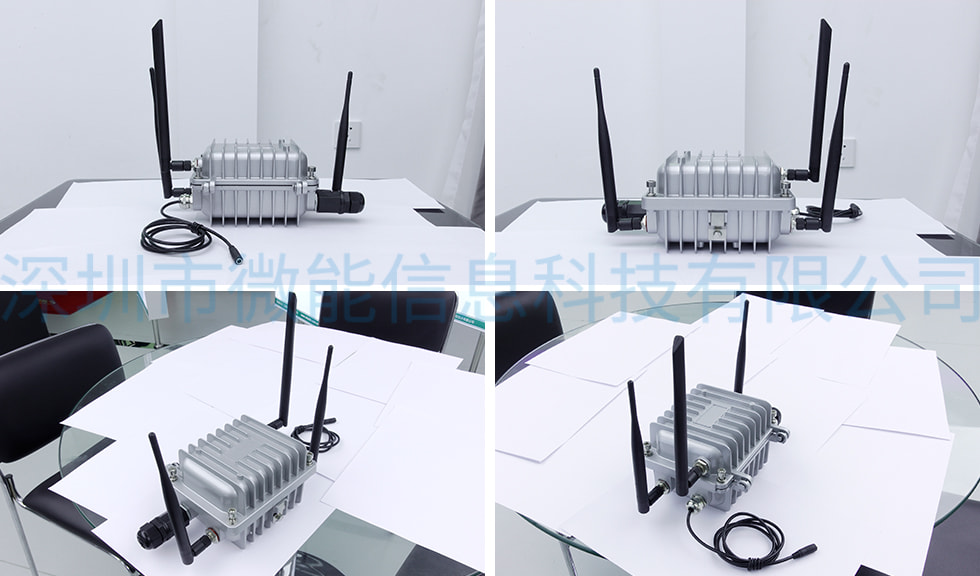

八、防爆藍牙網關VDB2607產品實拍

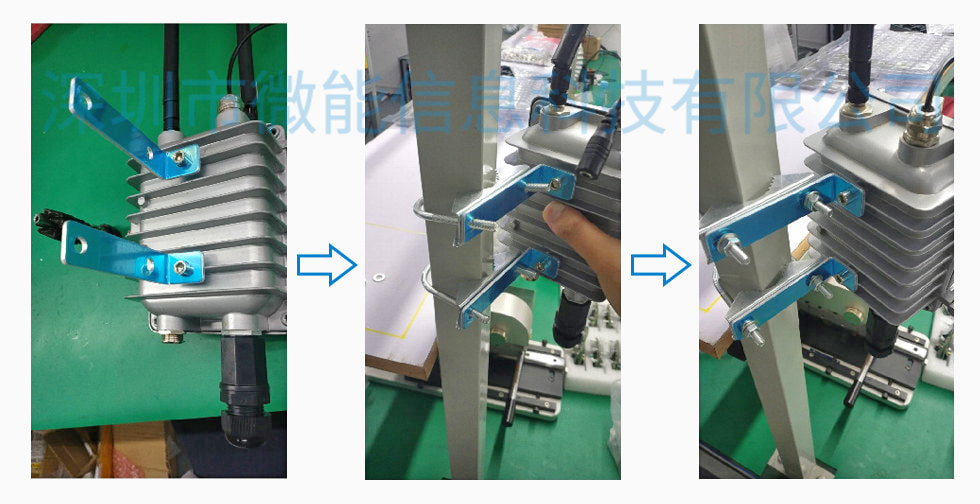

九、防爆藍牙網關的安裝方法

第一步：使用內六角螺絲把兩個L型角鐵按照下圖方向固定在VDB2607的外殼上；

第二步：把U型螺絲及配套卡扣卡在安裝桿上，上下各一個U型卡扣，然后把L型角鐵長邊插入U(xiǎn)型螺絲擰上螺絲固定即可，如下圖所示。
