一、遠距離藍牙網關VDB2601

VDB2601是一款加PA的遠距離藍牙網關，可實現超長距離覆蓋，空曠環境下最遠覆蓋距離可達100米！

VDB2601 是一個集成了WiFi和加PA大功率藍牙BLE兩種無線通信方式的信標，WiFi與藍牙之間通過UART串口通信，用以傳輸藍牙掃描抓取的廣播數據包。VDB2601可靈活應用于各種藍牙+WiFi應用場景。例如，遠距離控制BLE藍牙裝置接收由BLE藍牙裝置發送的數據并將其通過WiFi發送到服務器。VDB2601的WiFi數據傳輸速率可達到100Mbps，BLE藍牙數據傳輸速率可以達到1Mbps。VDB2601支持POE交換機電源和5.0V適配器電源兩種供電方式，可以根據需要任選其一。

二、網關特征

*  空曠環境下加PA藍牙網關的最長連接距離可達100米；

*  支持ble藍牙4.2；

*  藍牙協議：可掃描，可連接；

*  藍牙角色：支持同時多角色，支持廣播（從機）、掃描（主機）、連接；

*  設備過濾：支持多種過濾方式，包括信號量值RSSI、設備名稱、Beacon UUID等；

*  藍牙網關集成掃描和連接，可掃描采集數據，也可以連接控制藍牙設備。兩類常見客戶應用如下：

   （1）采集數據：采集ble藍牙設備的廣播數據，1臺藍牙網關每秒可以掃描抓取200臺藍牙設備廣播數據包上報至指定的服務器；

   （2）連接控制：1臺藍牙網關至多可連接控制20臺藍牙設備（推薦連接7臺），進行雙向（上行和下行）數據傳輸，比如控制藍牙智能門鎖的開關、控制藍牙燈具的開關等。

*  藍牙網關可拆卸，網關和底部的固定底座也可以分離，底座固定安裝，網關主體卡在底座上；

*  支持符合IEEE802.3標準的解決方案，包括預標準PoE支持；

*  支持IEEE802.11b，IEEE802.11g，IEEE802.11n無線標準協議；

*  通訊協議：網關支持TCP/IP、UDP、MQTT協議；

*  數據格式：與服務器通信的數據類型為JSON格式；

*  VDB2601帶一個WAN/LAN可變網絡端口，網絡接口支持CAT-5/CAT-5E傳輸數據和POE電源（電壓范圍為44V-57V）。在AP Client工作模式下，網絡接口為LAN口；在Getway工作模式下，網絡接口為WAN口。

*  支持升級藍牙固件和WiFi固件；

*  配件清單：藍牙網關主機 x 1、電源適配器 x 1；

*  符合RoHS無鉛、FCC、CE認證標準。

三、網關參數表

四、藍牙網關參數配置

深圳市微能信息科技有限公司的藍牙網關的參數配置方法：在網頁端登錄藍牙網關的網頁端管理頁面，按需配置藍牙網關的參數，具體可下載本頁面規格書參考；

完整版藍牙網關網頁端配置參數方法：藍牙網關設置參數教程

大批量、統一配置藍牙網關的參數方法：藍牙網關配置管理系統

五、藍牙網關應用

（1）VDB2604可應用于被動式藍牙定位方案系統（詳情可點擊查看），可以實現后臺的定位監測，在后臺看到被定位對象的位置，移動軌跡，歷史軌跡回放等；

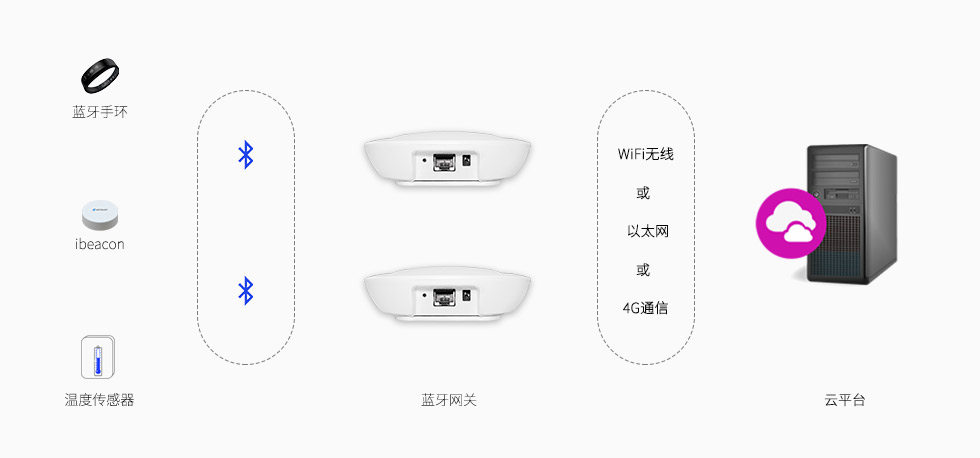

（2）應用于藍牙定位手環、ibeacon、藍牙傳感器等設備的數據抓取和收集等應用，比如養老行業，用于抓取老人佩戴的手環、胸卡等數據上傳后臺等，應用框架圖如下：

（3）藍牙ibeacon數據嗅探掃描

（4）遠程控制ble藍牙設備的開關和動作

（5）其他藍牙+WiFi的應用場景

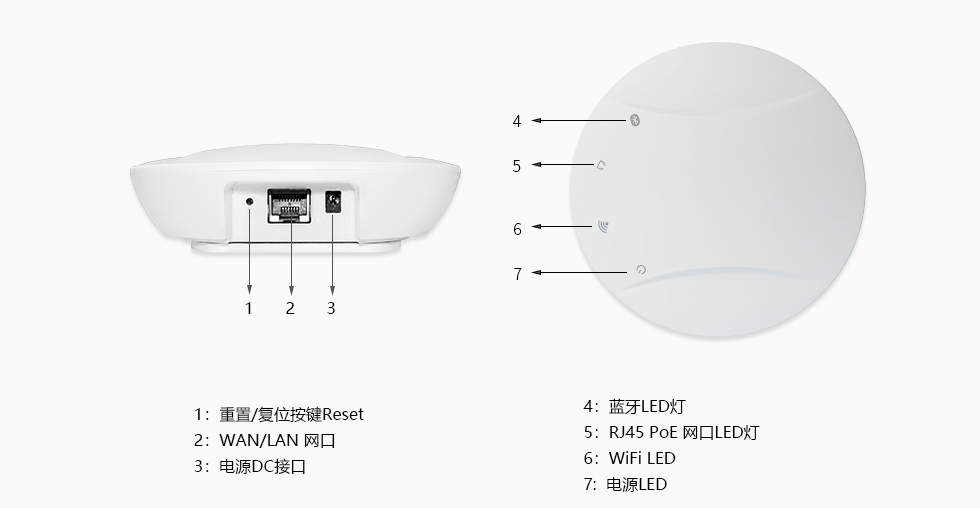

六、網關接口定義

1、WAN/LAN可變網絡接口

VDB2601 網口支持五類線和超五類線，可傳輸數據同時也能支持 POE 供電（由 POE 交換機供電稱為 POE供電，電壓范圍 44~57V）。網口為 WAN/LAN 可變網口。

2、DC電源端口

VDB2601 的電源接口支持 DC 輸入，輸入電壓范圍為 4.5-12.0V，電流大于 1000mA，接口采用 DC 電源插座，電源座孔徑 3.5mm,針徑為 1.35mm，針頭為正極。

說明：出廠配備的 5V 電源適配器輸入電壓為 AC 100-240V,50/60Hz 輸出電壓為 5V 2A。電源接頭為外負內正。

3、重啟復位：長按 VDB2601 的復位按鈕 5 秒鐘以上，VDB2601內部的 WiFi 會恢復出廠設置。

4、LED：（1）電源LED在通電時常亮；（2）連接時網絡LED常亮；（3）連接到WiFi網絡1-2秒后，WiFi LED常亮；（4）網關上電后藍牙LED閃爍。

七、網關出貨清單：

八、網關的安裝方法：

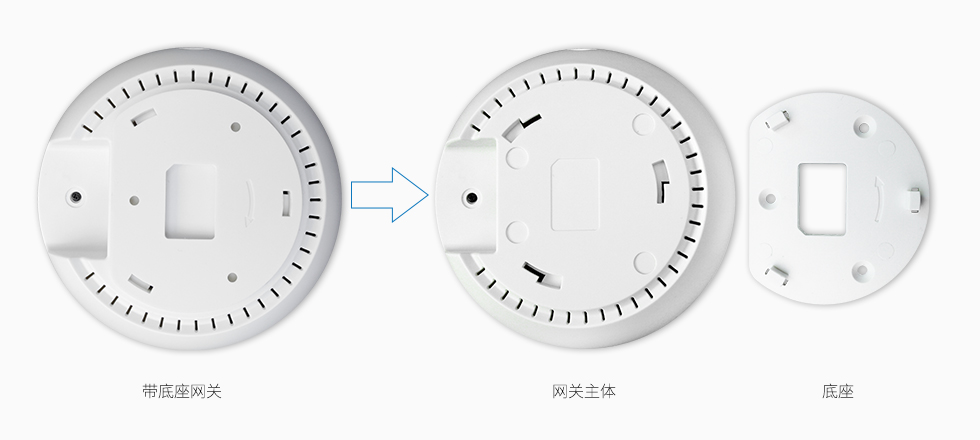

VDB2601采用旋轉卡扣式安裝，方便安裝和拆卸，其安裝方法如下（95POWER全系列帶底座藍牙網關安裝方法類似）。

第一步，逆時針旋轉，取下D型卡扣，如下圖所示；

第二步，把D型卡扣平面一側靠近安裝處，安裝到合適位置，使用螺絲緊固卡扣，如下圖所示；

第三步，把網關網口和DC頭出線一側對齊D型卡扣。

九、怎樣購買遠距離藍牙網關VDB2601

親可以在阿里巴巴（1688）搜索“微能信息”進入官方阿里店鋪，使用淘寶賬號登錄，支持支付寶、信用卡等購買方式。

提示：店鋪標價僅供參考，實際價格以銷售提供的報價單為準哦！

說明：微能信息支持出貨無絲印/無LOGO的藍牙網關；也支持定制帶LOGO或絲印的藍牙網關。
