iBeacon藍牙手環VDB03

藍牙定位手環，帶觸發按鍵（其中一種樣式），觸發后可上傳SOS報警信息（也可以定義）到管理平臺。藍牙4.2版本，iBeacon工作模式，廣播距離70米，支持手機app修改參數。紐扣電池供電（可更換）。應用：藍牙定位系統、人員實時定位管理、數據采集。

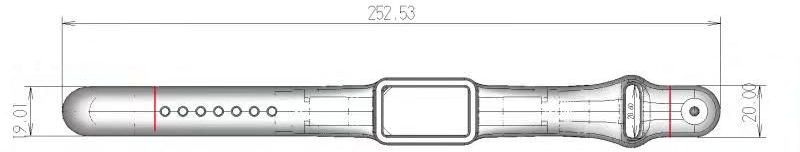

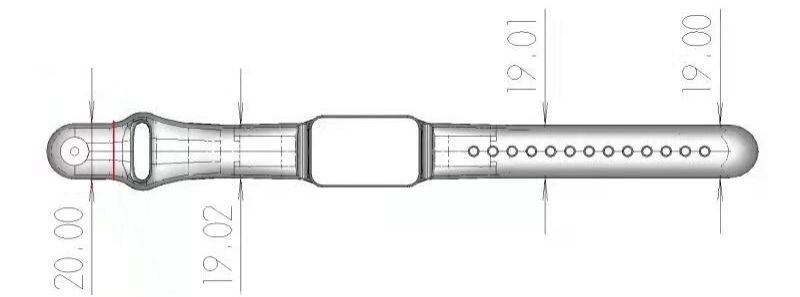

尺寸：37.3*23.4*5.1mm（表頭尺寸，不含表帶）
瀏覽次數：1118

規格書下載

藍牙手環簡介

VDB03是一款iBeacon藍牙手環，工作在廣播模式，廣播符合蘋果的iBeacon廣播協議。VDB03經常和微能信息科技的藍牙網關配合使用，用在藍牙定位系統中，做人員定位、數據采集上傳服務器等應用。VDB03符合RoHS/FCC/CE認證標準。

藍牙手環分類

藍牙手環VDB03擁有兩種樣式：無觸發按鍵的藍牙手環和帶觸發按鍵的藍牙手環。其中帶觸發按鍵的藍牙手環VDB03，觸發按鍵后，可以觸發后臺SOS告警提示（也可以定義別的動作），方便管理人員及時處理緊急異常情況。如下圖所示，用戶可以根據自己的定位需求選擇。

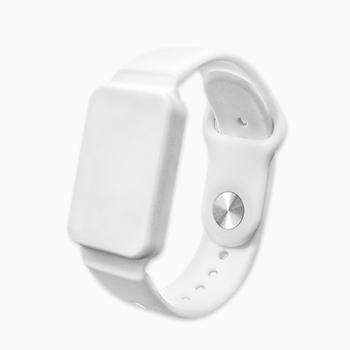

無觸發按鍵的藍牙手環VDB03


帶觸發按鍵的藍牙手環VDB03

應用框架

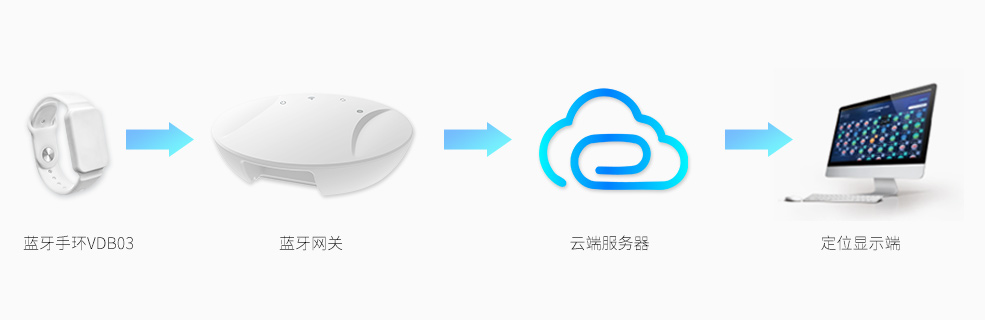

VDB03是一款藍牙手環，本質上也是一款藍牙信標，它會周期性地向周圍廣播自身的數據（廣播數據包括藍牙信標名稱、藍牙Mac地址、UUID、Major、Minor、數據包等）。這些廣播數據包可以被其他藍牙主機設備掃描到，比如微能信息的藍牙網關可以掃描到VDB03的廣播內容。應用鏈路如下圖所示，藍牙網關將收集到的廣播數據傳輸?shù)胶笈_或云端服務器，后臺/云端服務器運行藍牙定位引擎就可以計算出VDB03的位置坐標信息。


VDB03特征


腕帶式信標


發射功率可調


iBeacon協議


廣播距離可達70米


手機app修改參數


應用：人員定位管理


BLE藍牙4.2版本


BLE低功耗設計

手機app軟件修改iBeacon VDB03的參數

iBeacon藍牙信標VDB03支持通過兩款手機app（Skylab_Beacon）和nRF Connect連接，修改默認的廣播參數，比如UUID、Major、Minor、發射功率、廣播頻率、廣播間隔等。兩款手機app的首頁界面如下圖所示。

Skylab_Beacon

手機app（Skylab_Beacon）由微能信息提供，可以修改iBeacon VDB03的藍牙信標名稱、修改UUID、修改Major、Minor、修改參考信號強度、修改廣播頻率、修改Companyid、修改密碼等參數。

nRF Connect

手機app（nRF Connect）由Nordic官方開發，可以修改ibeacon VDB03的發射功率。


手機app：Skylab_Beacon

手機app：nRF Connect.jpg

手機app：nRF Connect

手機app（Skylab_Beacon）界面參數配置說明:

手機app首頁項目	說明
MAC	iBeacon藍牙信標的MAC地址（不可修改）
Device Name	修改所選藍牙信標的名稱
UUID Value	按照ISO/IEC11578:1996標準的128位標識符(16字節)
Major Value	16位標識符(0-65535)
Minor Value	16位標識符(0-65535)
Transmitting Power	發射功率
Measured Power	距離1米時的參考信號強度
Broadcast interval	Beacon廣播間隔
Company id	作為區分的id號
Battery	Beacon電池電量（無法修改）
Password	Beacon密碼（默認1234）

* 手機APP請聯系銷售人員提供，APP名稱：Skylab_beacon和nRFConnect。

* iBeacon信標VDB03的廣播頻率的修改在按鍵按下和抬起、或者重新上電后會失效，需重新設置。

VDB03應用

iBeacon藍牙手環VDB03常用于人員定位管理系統、數據采集上報云端等。

應用1：藍牙定位系統

藍牙手環VDB03可以作為一款藍牙定位信標，用于室內定位系統中，比如用在室內藍牙定位服務，智慧巡檢等應用場景

應用2：數據采集上傳云端，身份識別等

與會人員佩戴藍牙手環VDB03，采用藍牙網關收集藍牙手環的廣播信息，然后通過WiFi或4G/5G等方式上傳云端，做比如身份識別等應用。

VDB03參數

產品參數
尺寸（長度寬度高度）	37.323.45.1mm（表頭尺寸，不含表帶）
電池型號	CR2032
工作溫度	-30℃~60℃
藍牙參數
無線標準	藍牙?4.2
頻率范圍	2400MHz——2483.5MHz
數據速率	1Mbps（Bluetooth ? 4.2）
調制技術	PWM調制
無線安全	AES HW Encryption
傳輸功率	-25, -19, -13, -8, -3, 0, +2dBm
靈敏度	-94dBm at 1Mbps BLE
工作模式	iBeacon模式

VDB03電池續航時間

VDB03用一個金屬的紐扣鋰電池供電，電池可以拆卸更換。

廣播功率	覆蓋范圍	廣播間隔	狀態	電池使用時間（月）
+2dBm	70m	9000ms	按鍵按下	39.4
+2dBm	70m	2000ms	按鍵彈起	23.3
+0dBm（默認設置）	50m（默認設置）	9000ms（默認設置）	按鍵按下	3.6年（默認設置）
+0dBm（默認設置）	50m（默認設置）	2000ms（默認設置）	按鍵彈起	2年（默認設置）
