藍牙定位基站ibeacon VG01

ibeacon/Beacon設備，基于nRF51802，默認參數配置（發射功率0dBm，廣播間隔500ms），VG01待機使用2年。支持手機app修改參數，-20dBm-+4dBm可調發射功率。從機模式，廣播模式。CR2477紐扣電池供電，70米廣播距離。應用：信息推送，室內定位，藍牙導航，藍牙定位。
尺寸：47.5*16.1mm（直徑*高度）
瀏覽次數：3270

規格書下載

一、藍牙ibeacon VG01簡介

VG01是一款藍牙ibeacon設備。藍牙Beacon是一種基于藍牙BLE協議的廣播協議，也指代擁有這種廣播協議的BLE外圍設備。

VG01作為一個藍牙ibeacon設備,它通常被安裝在一個固定的位置，同時它將連續周期性地向它的周圍環境進行廣播,并且它是不應該被 BLE的主機設備進行連接的。VG01的廣播內容按照一定的規則進行排布。

二、iBeacon VG01特征：

藍牙Beacon VG01具有以下特征：

（1）基于專業nRF51802藍牙芯片；

（2）配置一顆CR2477紐扣電池供電，使用壽命與VG01內部參數設置有關。

（3）VG01內部的PCB板上留有燒錄口和一對UART串口；

（4）發射功率可調，范圍為-30dBm-+4dBm；

（5）廣播間隔可調；

（6）低功耗；
（7）體積小，輕便，美觀；
（8）應用靈活；
（9）安裝便捷；
（10）廣播距離可達70米
（11）符合RoHS,FCC,CE標準

三、iBeacon VG01參數表

硬件功能	參數
型號	VG01
天線類型	PCB板載天線
電池	CR2477
電壓	1.8V~3.6V
尺寸（D×H）	47.5*16.1mm
無線功能
無線標準	藍牙?4.0
頻率范圍	2400MHz --- 2483.5MHz
數據速率	250kbps/1Mbps/2Mbps
調制技術	GFSK調制
無線安全	AES HW Encryption
發射功率	-20dBm-+4dBm（步長4dBm）
靈敏度	-93dBm
工作模式	從機模式/廣播模式
其他環境
工作溫度	-20℃~70℃
儲存溫度	-40℃~85℃
工作濕度	10％~90％無冷凝
儲存濕度	5％~90％無凝結

四、ibeacon VG01的電池待機時間

VG01的電池待機時間和內部的參數設置有關，默認參數配置（發射功率0dBm，廣播距離50米，廣播間隔500ms），VG01可以待機使用2年以上，見下面表格。

功率（dBm）	覆蓋范圍（米）	廣播間隔	電池使用時間（年）
+4dBm	70米	100	0.42年
		200	0.75年
		500	1.67年
		1000	2.83年
0dBm(默認設置)	50米(默認設置)	100	0.5年
		200	1年
		500(默認設置)	2.1年(默認設置)
		1000	3.75年

五、iBeacon VG01的使用場景

（1）主動式藍牙定位導航系統（詳情可以點擊查看）

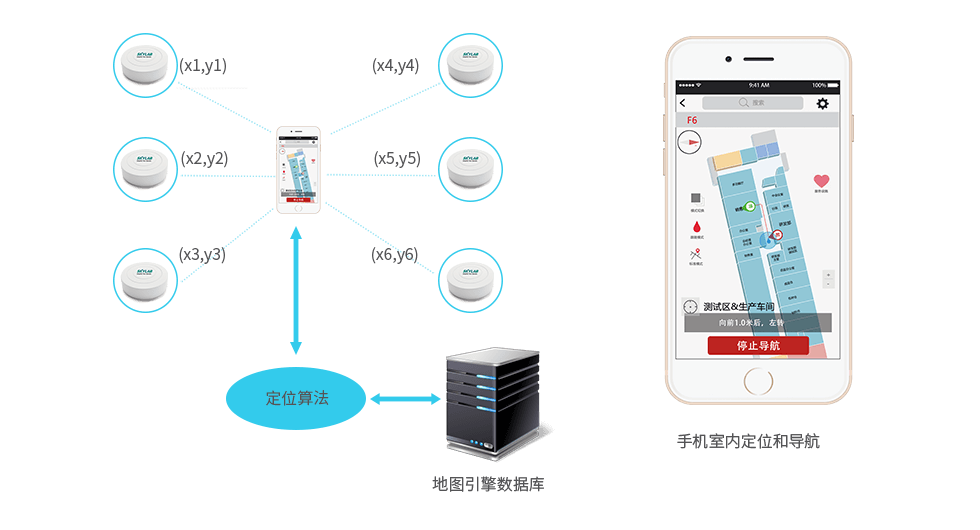

ibeacon VG01藍牙定位框圖.png

（2）移動支付

（3）室內導購

（4）資產定位管理

（5）停車定位管理，停車場反向?qū)ぼ?/span>

（6）基于精準位置的信息推送

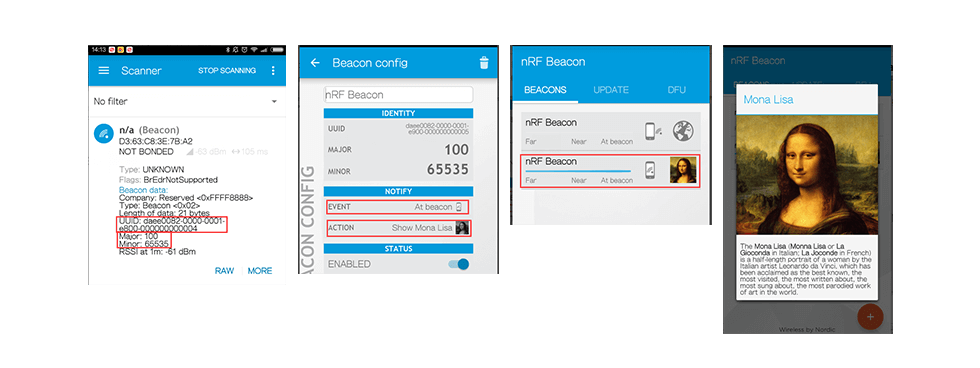

ibeacon VG01做信息推送.png

（7）身份識別

（8）微信搖一搖

六、iBeacon參數設置手機APP

SkyBeacon是一款微能信息（95power）研發團隊研發的用于配置ibeacon VG01參數的手機APP。用這個APP去連接VG01，修改它的UUID, Major, Minor和設備名稱等等參數。當 VG01處于廣播狀態時，ibeacon的這些參數將被廣播出來。

通過SkyBeacon來配置ibeacon參數的方法如下：

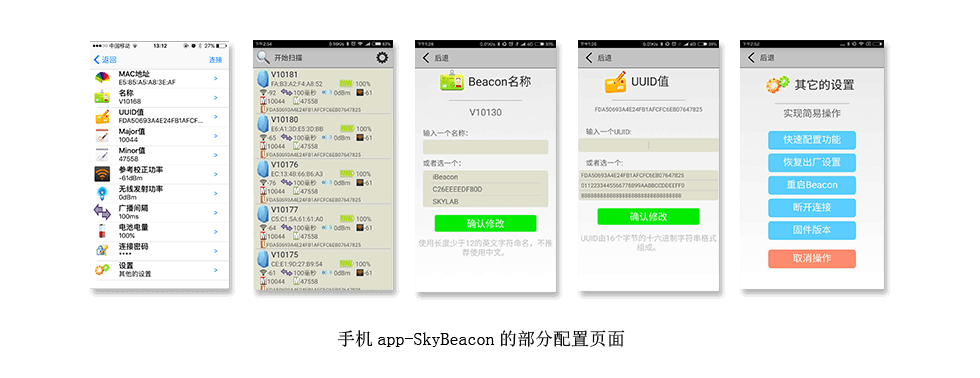

ibeacon VG01app設置.png
